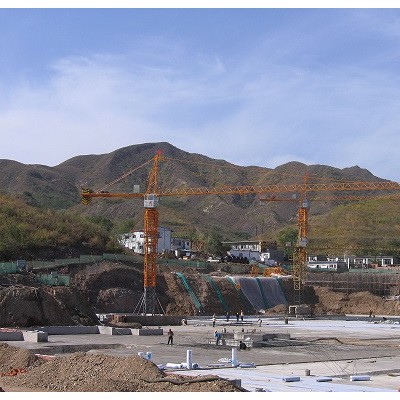

QTZ63(TC5010-5t)塔式起重机简介
主要的四个参数：
1. 起重力矩（kN·m）：750；
2. 额定起重力矩（kN·m）：630；
3. 起重量（t）:5吨
4.臂长50米
一、特点
1. 塔身底部采用加强设计时，独立起升高度可以达到40米；
2. 起升机构电机为三速电机配置粗短型卷筒设计，多挡变速，操作维护简单；
3. 双回转机构对称布置，塔机回转更平稳；
4. 起重臂下弦杆采用尖角方管，自重轻。
二.技术参数
|
序号 |
名称 |
单位 |
参数 |
|||||||
|
1 |
起升高度 |
m |
独立式 |
40（36） |
||||||
|
附着式 |
120 |
|||||||||
|
2 |
额定起重力矩 |
kN·m |
630 |
|||||||
|
3 |
起重量 |
t |
5 |
|||||||
|
4 |
工作幅度 |
m |
2.5～50 |
|||||||
|
5 |
起升 性能 |
倍率 |
|
2 |
4 |
|||||
|
起重量 |
t |
2.5 |
2.5 |
1.25 |
5 |
5 |
2.5 |
|||
|
起升速度 |
m/min |
6 |
30.5 |
61 |
3 |
15 |
30.5 |
|||
|
6 |
回转速度 |
r/min |
0.55 |
|||||||
|
7 |
变幅速度 |
m/min |
22/35 |
|||||||
|
8 |
顶升速度 |
m/min |
0.6 |
|||||||
|
9 |
回转半径 |
m |
51.2 |
|||||||
|
10 |
平衡重 |
t |
10.6 |
|||||||
|
11 |
工作温度 |
℃ |
-20～40 |
|||||||
|
12 |
整机总功率 |
KW |
21.6(不包括顶升电机) |
|||||||
三、产品亮点
1.标准节主肢采用大型角钢，结构强度高，整机稳定性好。
2.起重臂下弦杆采用尖角方管，增加小车安全性。

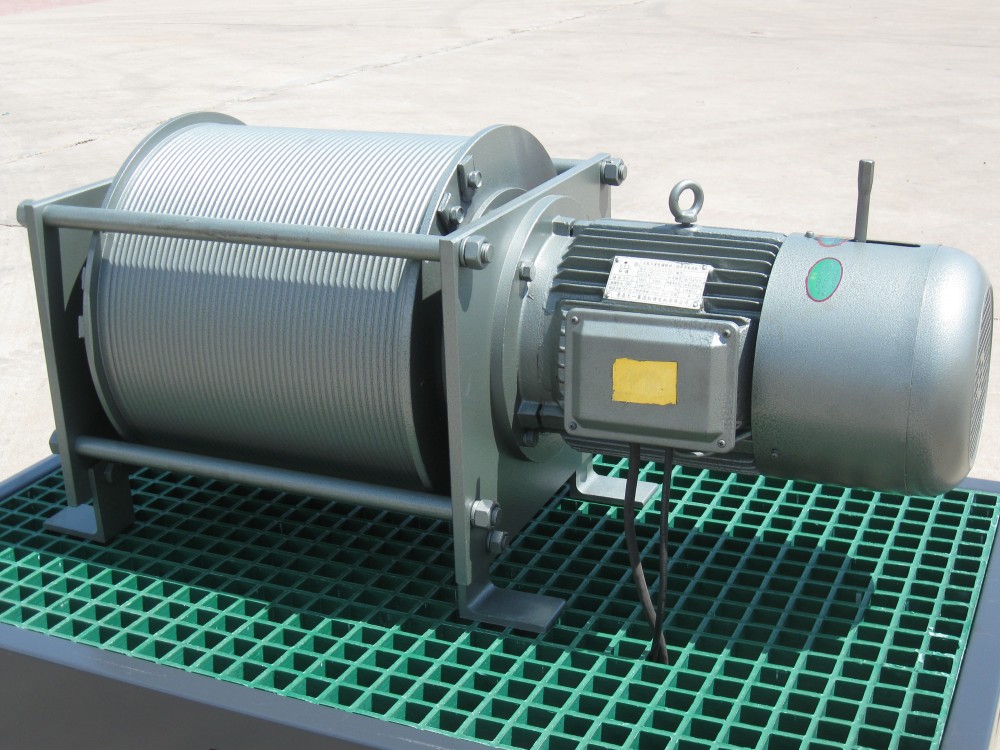

3.起升机构采用四轴减速机，卷筒为粗短型，起升平稳，并改善钢丝绳的使用寿命。
4.回转机构采用对称布置的双行星齿轮减速机，回转平稳、冲击小。
5.变幅机构采用行星齿轮减速机设置于卷筒内，结构紧凑，便于安装。
