QTZ63(TC5510)塔式起重机
一、特点
1. 结构主要材料采用高强度钢，塔身标准节主肢结构采用无缝钢管，稳定性高；
2. 起升机构采用带编码器的变频电机驱动，变频控制，也可采用带涡流制动的双速绕线电机驱动，起升调速性能好，操控方便，使用可靠；
3. 双回转机构对称布置，转子绕线电机串电阻调速，启制动平稳，回转性能优越；
4. 起重臂可实现5550454037.532.5米等多种臂长组合，方便使用；
5. 顶升横梁防脱结构、套架平台快插结构等实现塔机的安装快捷、方便；
6. 产品生产工艺更成熟可靠，保证产品质量。
二.技术参数
|
名称 |
单位 |
参数 |
||||||
|
额定起重力矩 |
kN.m |
630 |
||||||
|
起重量 |
t |
6 |
||||||
|
工作幅度 |
m |
2～55 |
||||||
|
工作幅度处起重量 |
t |
1.0 |
||||||
|
起升高度 |
m |
倍率 |
独立式 |
附着式 |
||||
|
2 |
40 |
150 |
||||||
|
4 |
40 |
75 |
||||||
|
起升性能 |
倍率 |
|
2 |
4 |
||||
|
起升速度 |
m/min |
80 |
40 |
40 |
20 |
|||
|
起重量 |
t |
1.5 |
3 |
3 |
6 |
|||
|
回转速度 |
r/min |
0.62 |
||||||
|
变幅速度 |
m/min |
40.5/20 |
||||||
|
顶升速度 |
m/min |
0.42 |
||||||
|
塔身截面尺寸 |
m |
1.6×1.6 |
||||||
|
平衡重 |
t |
13.5 |
||||||
|
工作温度 |
℃ |
-20～+40 |
||||||
|
整机功率 |
kW |
34.7(不包括顶升电机) |
||||||
三. 主产品亮点：

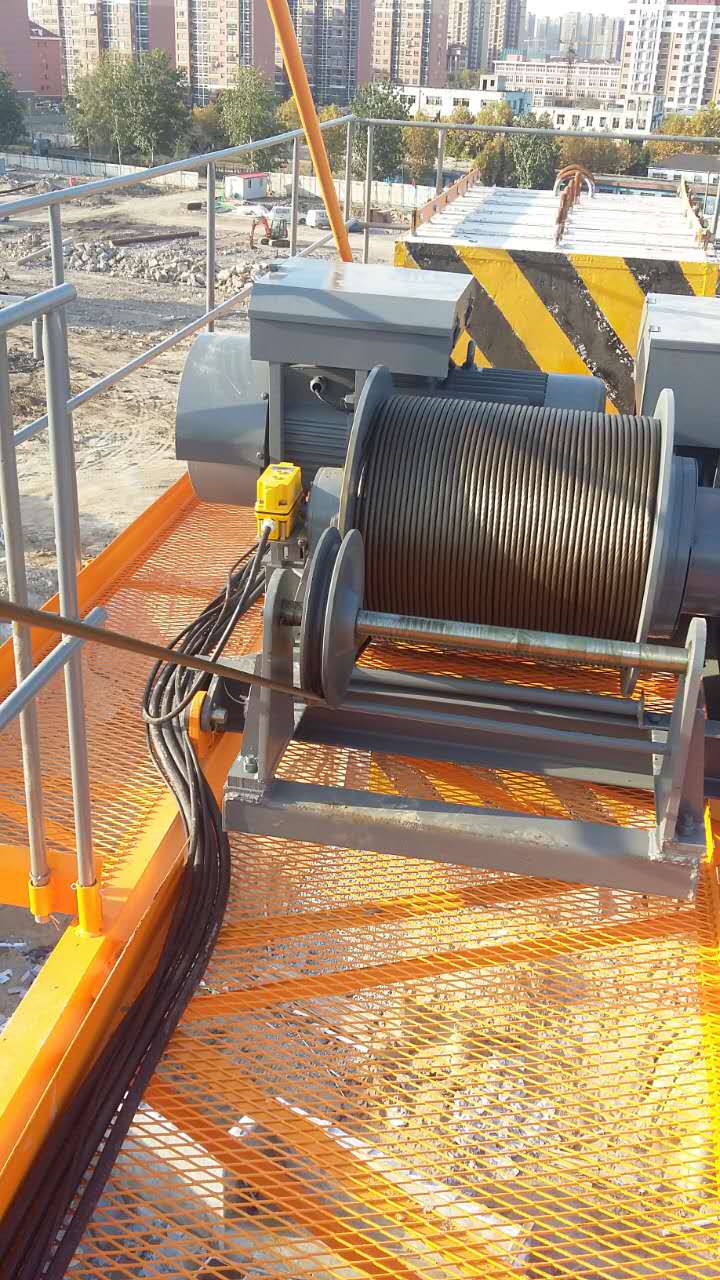

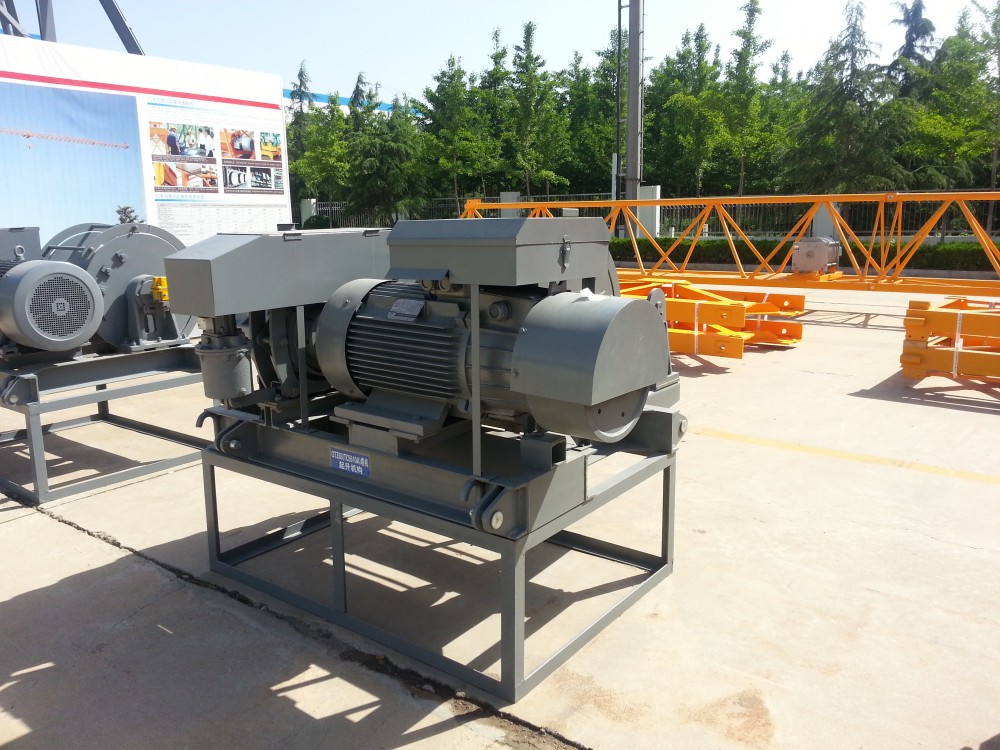

1、起升机构配置方式两种可供选择，当采用带编码器的变频电机驱动，电动机内置旋转编码器，变频器控制，可实现零伺服防坠功能，即在制动器失效的情况下，重物不会突然坠落，具有保护功能；也可采用带涡流制动的双速绕线电机驱动串可变电阻进行调速，缓慢位，高速运行，使用可靠，维修简单。起升减速机设计为四轴式，卷筒为粗短型，改善了钢丝绳的使用寿命。

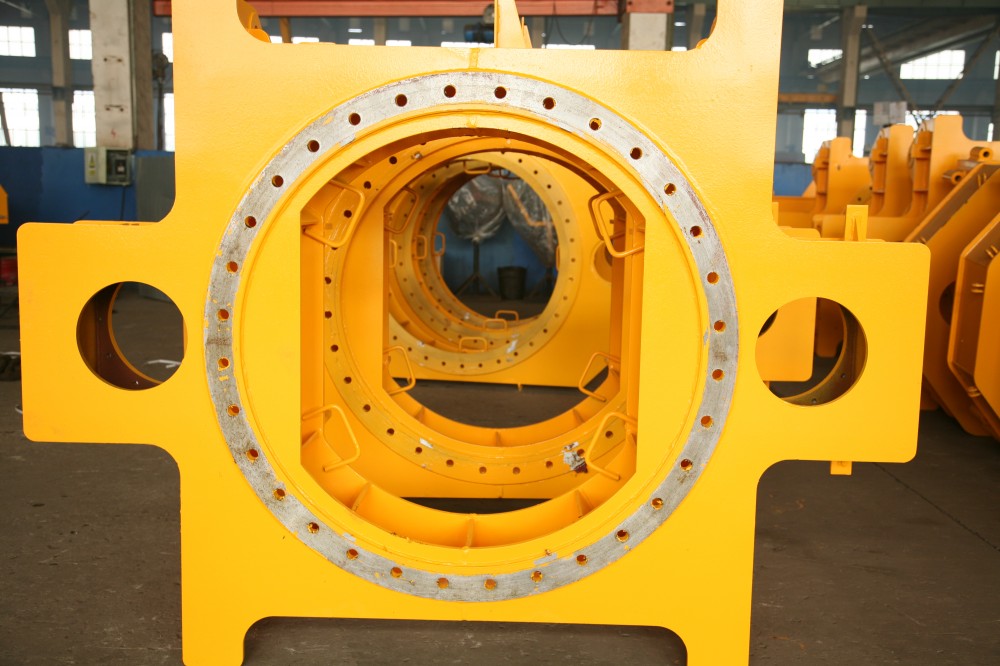

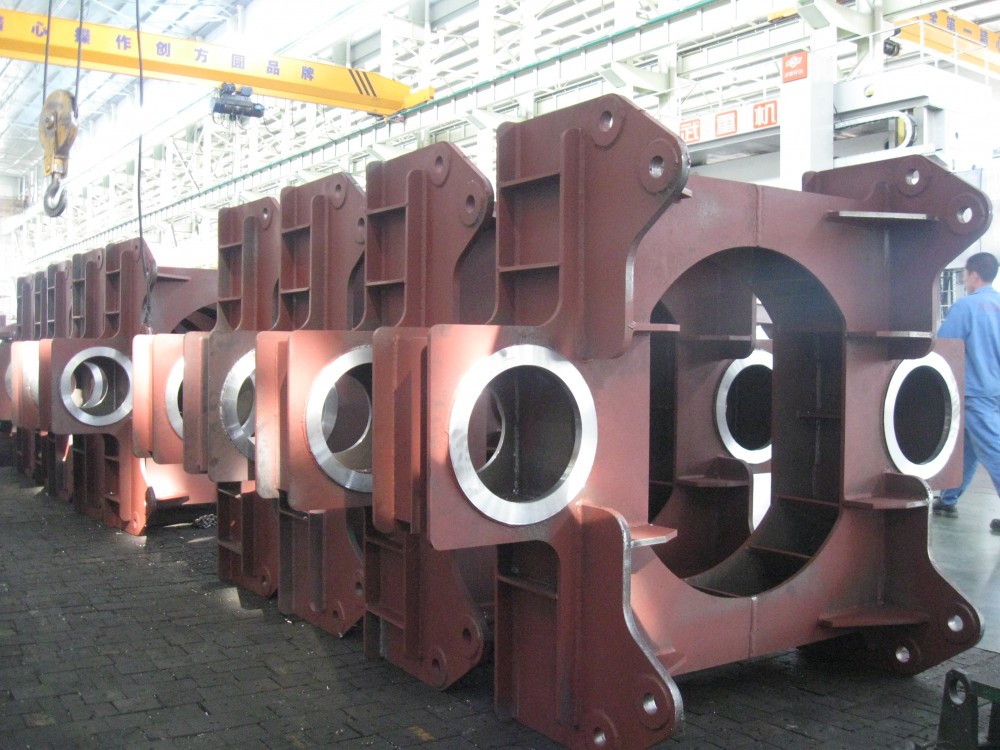

2、双回转机构对称布置，并且回转支承具有安装定位台阶，双侧回转小齿轮与回转支承啮合精度高，塔机回转运行平稳。回转电机采用绕线电机配置液力耦合器，驱动行星齿轮减速机。
3、各类安全结构
顶升横梁的防脱装置，有效防止塔机顶升过程中横梁销轴脱落。

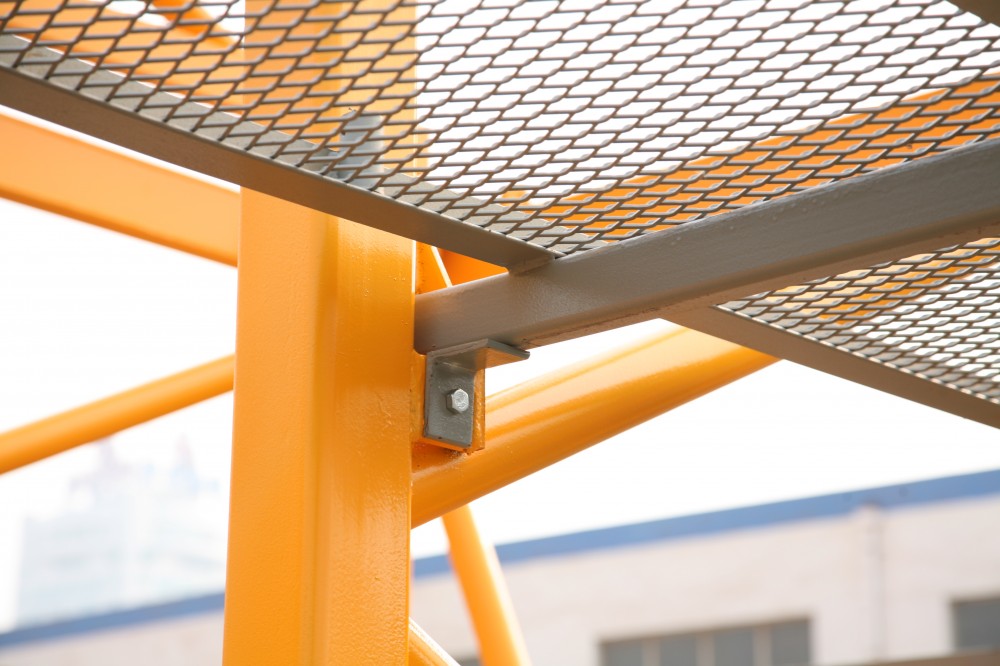

套架平台的快装结构具有防脱装置
起重臂下弦杆采用尖角方管，增加小车运行安全性。

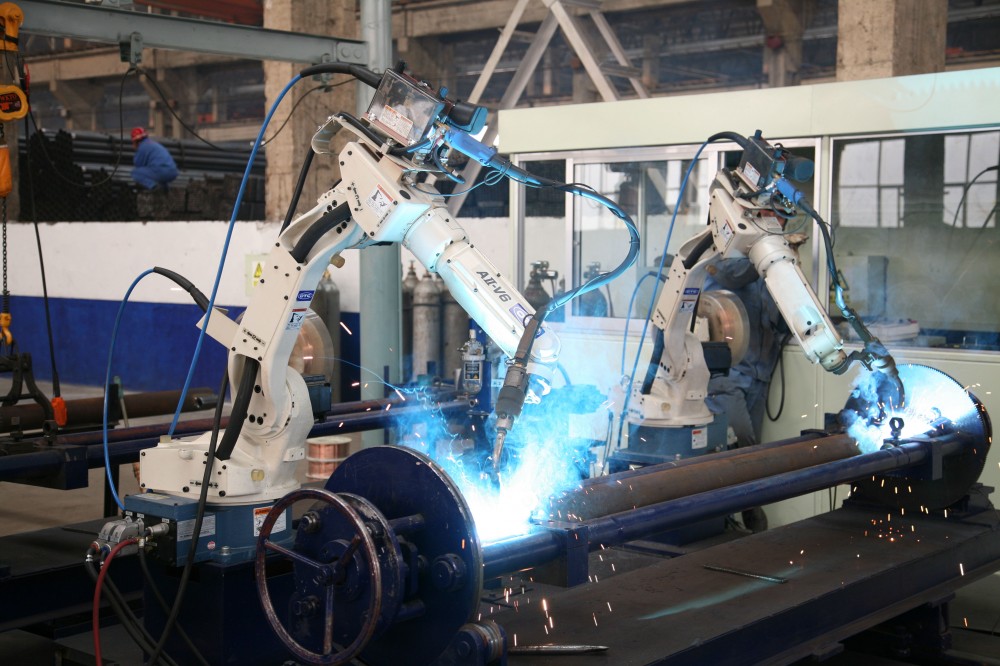

4、主要部件采用机器人焊接，焊缝强度稳定可靠
