产品定义

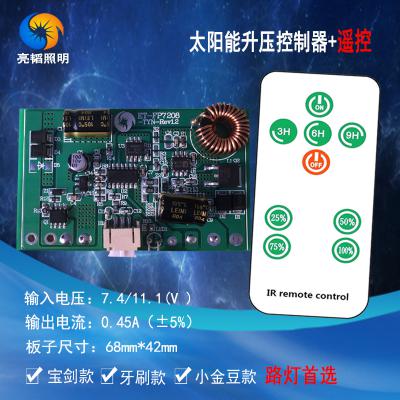

ET-FP7208-TYN是一款升压恒流的太阳能控制器，带断电记忆功能，红外无线遥控，通过PWM占空比调功率，可分8段功率，输入电压7.4/11.1V，输出17-33V（6-10串灯珠）；输出电流平滑稳定，恒流450mA。
产品特征
Ø 升压恒流，转换效率高，减少LED光衰，延长LED使用寿命。
Ø 智能化无线遥控，光控+时控+遥控（光控：天暗自动亮灯，天亮自动灭灯；多时段时间控制； PWM调光功能）
Ø 4段调光，功率25%-，工作时间由0-11小时可设。
Ø 电池切换模式（2串或3串）
Ø 断电记忆功能
Ø 充电显示
应用范围
Ø 适用于太阳能投光灯，太阳能路灯等太阳能灯具
脚位描述与接线
|
脚位 |
功能 |
|
S+ |
光伏板正极 |
|
S- |
光伏板负极 |
|
B- |
电池负极 |
|
B+ |
电池正极 |
|
GND |
地线，与K短路做开关作用（去掉板上R14才起开关作用） |
|
K |
与GND短路做开关作用（去掉板上R14才起开关作用） |
|
LED- |
LED灯具负极 |
|
LED+ |
LED灯具正极 |
电器参数
|
项目 |
内容 |
规格 |
备注 |
|
|
电池类型 |
三元/3.7V |
2串或3串（7.4/11.1V） |
|
|
|
负载 |
3V灯珠 |
6-10串（17 -33V）多并，电流450mA |
W=V*I |
|
|
输出精度 |
|
≤5% |
|
|
|
光伏板 |
电压 |
12V(2串电池) |
18V(3串电池) |
功率根据负载选型 |
|
光伏板 |
亮灯电压 |
2.8V |
|
2串电池 |
|
光伏板 |
关灯电压 |
4.2V |
|
2串电池 |
|
光伏板 |
亮灯电压 |
4.2V |
|
3串电池 |
|
光伏板 |
关灯电压 |
5.5V |
|
3串电池 |
|
检测电池满电电压 |
|
1.17（8.7V） |
|
2串电池 |
|
检测电池没电电压 |
|
|
0.73（5.7V） |
2串电池 |
|
检测电池满电电压 |
|
1.73（12.9） |
|
3串电池 |
|
检测电池没电电压 |
|
|
1.15（8.55V） |
3串电池 |
|
静态功耗 |
|
≤10mA |
|
|
|
感应模式 |
|
IR红外感应 |
|
|
|
感应距离 |
|
≤7m |
|
|
|
产品尺寸 |
|
长68*宽42*高9.5mm |
|
|
|
尺寸 |
|
长86*宽39.5*高7mm |
|
|
