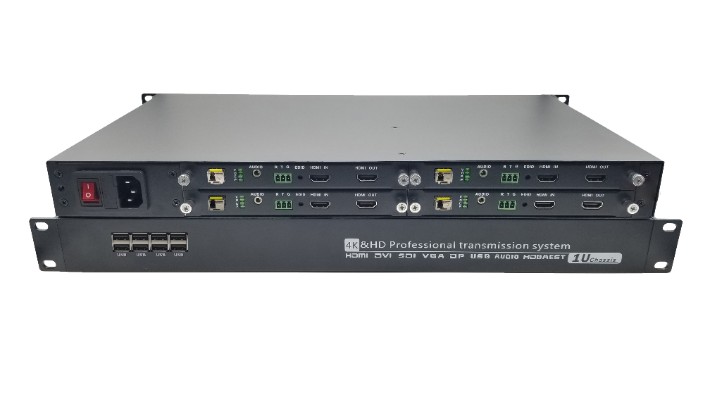

产品图片
产品简介
深圳市小鱼视频科技有限公司HDMI光端机（HDMI光纤收发器，HDMI延长器，HDMI视频光端机）通过光纤长距离地传输高清视频信号，同时支持串口数据传输和外接独立音频等功能，能够适应多种复杂的应用环境。该设备采用的视频处理芯片，拥有的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、的HDMI信号延长方式。同时设备还兼具网管功能，可以在手机APP以及PC端实时监控各路信号运行状态，并提供运行状态异常提示,为提供异常排除提供了极大的方便。
广泛运用于展览展示，轨道交通，广播电视，视频会议,示教，教育录播，安防监控等对视频高要求行业。
产品特性
l 传输距离标配20KM，长可达80公里；支持多路数波分复用
l 支持发射端和接收端HDMI视频本地环出
l 支持EDID学习
l 分辨率高可达到1920*1200@60Hz，向下兼容；兼容I格式
l 支持一路独立正向模拟立体声音频信号传输；
l 支持串口数据正向向传输，自适应波特率；
l 内置ESD静电保护电路，能有效防止静电损；
l 支持网络管理，实时监控每一路的运行状态，并支持异常报警，可紧急控制其中1路电源开关
l 支持系统自检，根据LED灯指示是前端和后端出现故障，有正对性排查
l 支持监控机柜温度以及电源电压状态
l 机架可选冗余电源，电源支持网络管理
l 支持读取设备软件版本号
l 设备支持插卡，机箱规格：标准英制机箱1U（4路）/4U（8路 16路）
技术参数
视频
支持协议： HDMI
像素带宽： 300MHz，全数字
接口带宽： 总带宽6.75Gbps
输入输出电平： 1VP-P
支持数码位宽： 10Bit
支持分辨率： VESA标准分辨率；YUV格式分辨率
接口： HDMI接口
阻抗： 100Ω
建议HDMI线缆大输入/输出距离： 小于5M，在1920x1080@60Hz以上分辨率时，使用带均衡的线缆时可以至30M
音频
音频模式： 支持音频加解嵌
接口： 3.5mm立体声音频插座
信号类型： 正向立体声
RS232
接口： 凤凰端子
信号方向： 正向传输（可选双向传输）
波特率： 自适应，高115200bps
光纤
光纤接口： 单路：LC 接口 机架式：（LC/FC/ST/SC）可选
光纤类型： 单模/多模
波长： 单模 1310nm/
接口带宽： 2.97Gbps
建议大传输距离： 在1920x1080@60时，单模光纤：10km
其他
电源： 单路：DC12V/1A （宽电压9V~24V)机架式：220V
大功耗： 单路：MAX 8W
工作温度： -20℃ ~ +70℃
湿度： 5% ~ 90%
存储温度： -40℃~85℃
工作时间： 7*24小时
