SF型浮选机技术参数

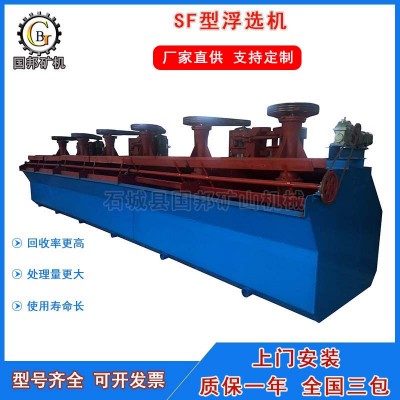

一、SF型浮选机概述
SF浮选机用于分离有色金属、黑色金属、贵金属、非金属矿物和化工原料、回收有用矿物。该设备具有如下特 点:吸气量大、功耗低。每槽兼有吸气、吸浆和浮选三重功能，自成浮选回路，不需任何辅助设备，水平配置，便于流程的变更.矿浆循环合理，大限度地减少粗砂沉淀。设有矿浆面的自控装置，调节方便 。叶轮带有后倾式的上下叶片。上叶片产生矿浆上循环，下叶片产生矿浆下循环。
叶轮旋转时，上下叶轮腔内的矿浆在上下叶片的作用下产生离心力而被甩向四周，使上下叶轮腔内形成负压区。同时，盖 板上部的矿浆经盖板上的循环孔被吸入上叶轮腔内，形成矿浆上循环。下叶片向四周甩出矿浆时，其下部矿浆向中心补充，形成了矿浆的下循环。而空气经吸气管、中心筒被吸入到上叶轮腔，与被吸入的矿浆相混合，形成大量细小气泡，通过盖板稳流后，均匀地弥散在槽内，形成矿化气泡。矿化气泡上浮至泡沫层，由刮板刮出即为泡沫产品。
二、SF型浮选机结构特点
1 叶轮带有后倾式双面叶片，可实现槽内矿浆双循环；
2 叶轮与盖板间隙较大，吸气量大；
3 叶轮圆周速度低，易损件寿命长；
4 前倾式槽体，死角小，泡沫运动速度快。
三、SF型浮选机性能特点
1 吸气量大，能耗小；
2 易损件寿命长；
3 有利于粗粒矿物浮选。
四、SF型浮选机特别提示
机械搅拌，自吸气，自吸矿浆；
可与JJF型浮选机构成联合浮选机组，作为每一个作业的吸入槽。
产品应用范围
可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。
五、SF型浮选机主要技术参数表
|
型号 |
有效容积 (m3) |
处理能力 (m3/min) |
叶轮直径 (mm) |
叶轮转数 (r/min) |
电机功率 |
单槽重量 (kg) |
槽体尺寸 (mm) |
|
|
主轴电机(Kw) |
刮板电机(Kw) |
|||||||
|
SF-0.37 |
0.37 |
0.2-0.4 |
300 |
352-442 |
1.5 |
0.55 |
470 |
700×700×750 |
|
SF-0.7 |
0.7 |
0.3-1.0 |
350 |
336 |
3 |
1.1 |
970 |
900×820×950 |
|
SF-1.2 |
1.2 |
0.6-1.2 |
450 |
312 |
5.5 |
1.1 |
1400 |
1100×1100×1100 |
|
SF-2.8 |
2.8 |
1.5-3.5 |
550 |
280 |
11 |
1.5 |
2120 |
1750×1600×1150 |
|
SF-4 |
4 |
2-4 |
650 |
235 |
15 |
1.5 |
2600 |
1850×2050×1200 |
|
SF-8 |
8 |
4-8 |
760 |
191 |
30 |
1.5 |
4292 |
2200×2900×1400 |
|
SF-20 |
20 |
5-20 |
730 |
186 |
30×2 |
1.5 |
9823 |
2850×3800×2000 |
