摆式给矿机简介
摆式给料机又称摆式给矿机，是一种运输机械的辅助设备，它适用于短矩离，按一定量输送小块而比重较大的物料，其给粒度在35～100毫米以下；不宜用于粘性物料。
摆式给料机适用于选矿、煤炭、化工及其他部门，将颗粒状物料从储料槽经漏斗送给各种类型的受料装置。摆式给料机不适宜输送干粉状或太大的粒度的物料，否则会出现粉尘污染及出料口堵塞现象。
摆式给矿机结构

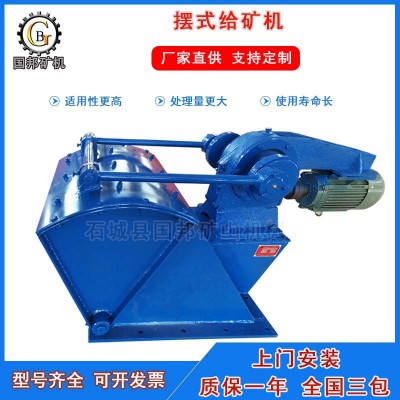

摆式给料机的结构如下图所示。摆式给料机由摆动颚、曲柄连杆、驱动装置、机座等组成。一般安装在矿仓卸料口上。
工作原理
阀扇的摆动次数一般为45～50次/分。阀扇后退时，物料从阀扇与阀体形成的一个间隙中排出。这个间隙是由偏轮的偏心距决定的。偏心距的调节范围视给料机的规格而异。
摆式给料机的三角带减速器迫使电动机减速，经减速的动力传递到可调偏心距的偏心轮。再由偏心轮通过驱使摆动底板，连杆作往摆动，矿仓里的矿石再经过给料机体内腔，一次次匀速的由排料口排出机外，确保给球磨机均匀的喂料。
如果想对该给料机给矿量进行调节，可以改变摆动的行程长短。从而较大范围地调节喂料量，调节出料口闸板的高低，改变出料口的大小，从而调整给料量。
|
型号Model |
单位Uite |
GZB300/300 |
GZB400/400 |
GZB600/600 |
|
给料粒度 |
mm |
20 |
35 |
50 |
|
摆动次数 |
r/min |
68 |
47 |
45.5 |
|
偏心轮行程 |
mm |
0-90 |
0-170 |
0-206 |
|
处理量 |
t/h |
8 |
12 |
25 |
|
功率 |
kw |
1.1 |
1.5 |
3 |
|
外形 |
mm |
1130*920*850 |
1070*550*560 |
1320*820*740 |
