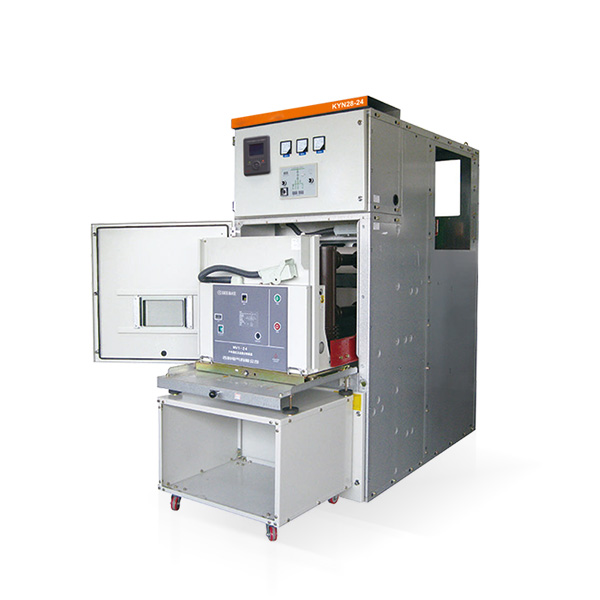

KYN28A-24型铠装移开式交流金属封闭开关设备
概述
KYN28A-24(SDK1-24)型开关设备具有各种防止误操作的功能，包括防止带负荷移动手车，防止接地开关闭合位置合断路器、防止带电合接地开关和防止误入带电隔室等功能。开关设备配置性能优良的VS1、VN2系列中置式高压交流真空断路器及固封式真空开关。开关设备二次回路配置先进可靠的控制保护元件；母线采用热缩绝缘材料或环氧涂覆的绝缘手段，优化电极形状，柜体结构紧凑，该开关设备是技术先进、性能稳定、结构合理、使用方便、的配电设备。
正常使用条件
◆环境条件：高温度：+40℃，低温度：-15℃，且在24h内测得的平均值不超过35℃。
◆温度条件如下：日相对湿度的平均值不超过95%；
月相对湿度的平均值不超过90%；
日水蒸气压力的平均值不超过2.2kPa；
月水蒸气压力的平均值不超过1.8kPa;
◆海拔不超过1000m；
◆周围空气没有明显地收到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
◆来自开关设备和控制设备外部的振动或地动是可以忽略的；
◆在二次系统中感应的电磁干扰的幅值不超过1.6kV。
特殊使用条件
在超过GB/T11022规定的正常环境条件下使用时，本公司和用户可超出正常运行条件的特殊运行条件进行协商，并达成协议。为防止凝露现象，开关设备设有加热器，当开关设备处于备用状态时即应投入使用。开关设备正常运行时也应注意投运加热器。
技术参数

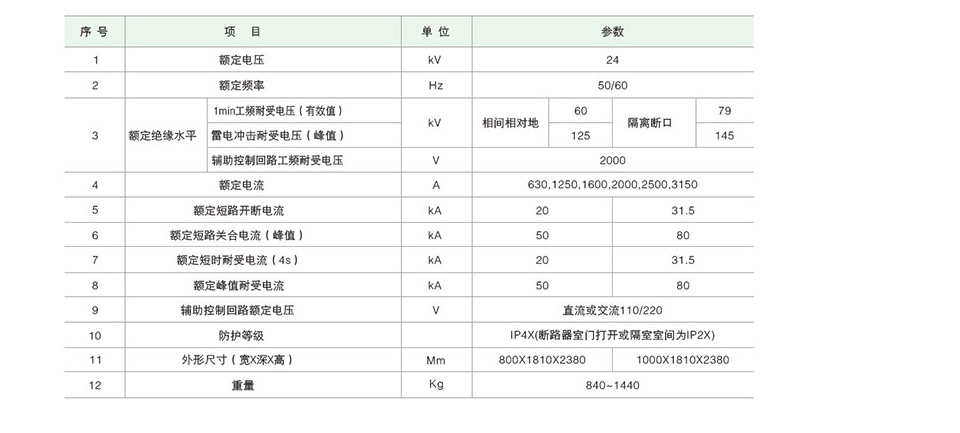

开关设备主要技术参数
注：架空进出线柜深度为2360mm。

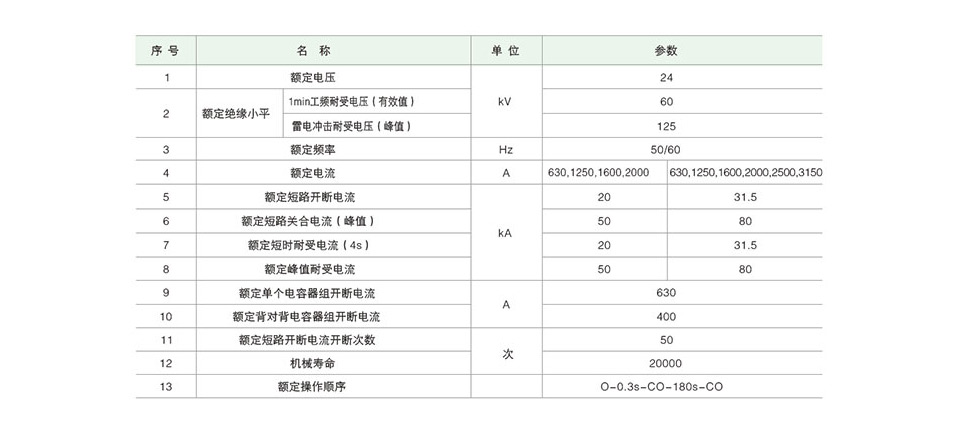

QCE1-24、VN2-24 真空断路器主要技术参数
