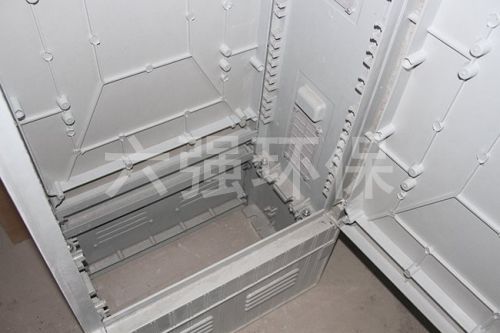

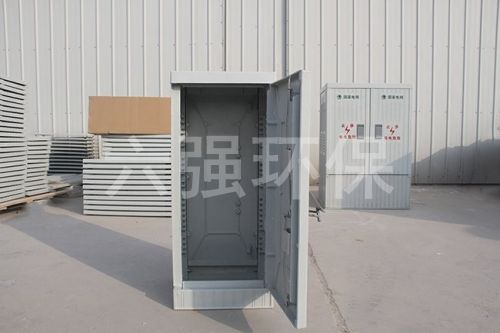

箱体部分主要技术要求;低压电缆分支箱尺寸为:厚度320mm×宽度;785;(590)mm×高度850mm(基础层高度950mm),具体规格以商务合同为准。分支箱地面安装,单面操作,进出线形式为下进下出的电缆接线形式,一般接线形式为一进四出(电缆截面70mm2、120;mm2;、185mm2;、240mm2;),(通用订货可根据商务合同确定)每路开关下侧绝缘板正面,注明其路名或编号。箱体防护等级为ip34d,底部用绝缘板封闭,电缆孔带变径胶圈,电缆由下部引入,电缆室有足够的空间以便安装电缆。箱壳材料采用纤维增强型不饱和聚脂树脂材料(smc)或不锈钢,不需喷涂,箱体厚度采用1.5mm不锈钢板,箱门厚度不超过2mm不锈钢板,焊接应牢固、***,焊缝无夹渣、咬边、气孔、夹渣等现象。箱体外观平整均匀、无明显缺陷。薄弱位置应增加加强筋,箱壳应有足够的机械强度,在起吊、运输、安装中不得变形或损伤。

箱顶盖应为屋脊式设计,坡顶3度设计,顶盖不应积水;箱门应密封防水;应设置不易被破坏、***的***锁,箱体外无外露可拆卸的螺栓;门轴为暗装形式,箱门打开后应能大于90度,关好后,门柄旋过死点,锁舌同时上下插别。箱体内部所有合成材料中金属嵌件轴向负荷的耐受能力需要通过强制r证试验,满足足够安装强度。生产厂提供直埋式底座(无需水泥基础),整体高度950mm,方便现场安装和施工,开关底座复合材料要求抗热变形;>200℃。基座的机械强度需要通过g家实验室r证,基座满足施加力后基座无断裂及防护等级符合要求;箱体应有安全***的防护性能每侧箱门外应至少设置一处明显***的***标志“电力符号”及文字“止步,有电危险”。每侧箱门外右上角喷涂“报修电话:95598”,明显易见。箱门内侧应装有产品铭牌,按标准表示出所规定的项目及制造厂售后服务电话号码。

灵活机动,便于安装,尤其在线路走廊较为困难的情况下,易于深入负荷中心,减少供电半径,提高供电质量,满足用户提高用电水平的迫切愿望,为社会经济的发展创造了***的环境;电缆分支箱功能齐全,性能***,安装简便,进出线灵活,可环网供电等为***优化网络结构提供了技术支持和保障。线盘电缆分支箱的***工程投资虽然较架空线路大,但能减少事故的***,降低事故的发生率,为***供电取得明显的经济效益和社会效益。由于使用电缆分支箱,土建工程、电缆敷设及箱体的组装、调试等工作均可在线路***电的情况下进行,停电时只需进行电缆引下线的安装即可,缩短了停电时间,提高了工作效率。
