产品规格
ACR1XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR10E(L)的J(继电器越限报警输出)功能与第二路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR10E(L)、ACR100E、ACR110E(L)在选配K(2DI/2DO)功能时无脉冲信号输出端口；
4、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO)功能时无脉冲信号输出端口。
ACR2XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR230ELH的J(继电器越限报警输出)功能与路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR200(E)、ACR210E(L)、AC0E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口；
4、AC0(230)ELH在选配K(4DI/2DO)功能时具备1路有功电能脉冲信号输出端口；
5、ACR200(E)、ACR210E(L)、AC0E(L)、AC0ELH多可带2路模拟量输出；
6、选配功能KC（4DI2DO+2M+C）中+C表示：2路RS485通讯（标配1路RS485通讯，选择+C表示增加1路RS485通讯，并具备2路脉冲信号输出端口）；
7、Profibus和RS485通讯不可同时选择；
8、选配事件记录功能时，必需配置DI或DO功能。
ACR3XX系列产品规格
注：
1、“■”为标配功能，“□”为选配功能，以上仪表标配1路RS485通讯；
2、ACR330ELH的J(继电器越限报警输出)功能与第三路开关量输出复用，其他型号J功能的数量与开关量输出数量一致；
3、ACR300E、ACR310E、 ACR320E(L)、ACR320ELH在选配K(8DI/4DO)功能时无脉冲信号输出端口，选配K（4DI/4DO）功能时具备1路有功电能脉冲信号输出端口；
4、ACR330ELH在选配K功能时具备1路有功电能脉冲信号输出端口；
5、ACR300E、ACR310E、ACR320E(L)、ACR320EG、AC0ELH多可带4路模拟量输出，ACR330ELH多可带2路模拟量输出；
6、选配功能KC（4DI2/3DO+C）中“+C”表示增加1路RS485通讯（标配1路，共2路RS485通讯），并具备1路脉冲信号输出端口；
7、Profibus和RS485通讯不可同时选择；
8、选配事件记录功能时，必需配置DI或DO功能。

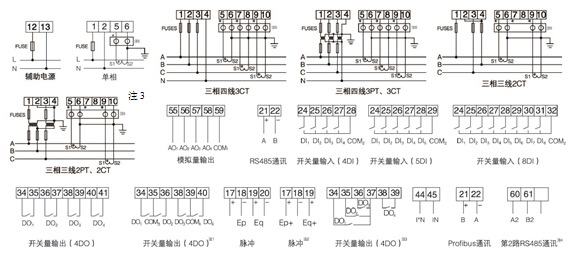

接线端子:
注1：适用于ACR3XXE(L)选配8DI/2DO、8DI/4DO场合。
注2：适用于单相电能表及ACR3XXE(L)选配8DI/2DO的场合。
注3：适用于ACR3XXE(L)选配4DI/4DO，具备一路电能脉冲信号的场合。
注4：当仪表带双通讯时，“60，61”为第2路通讯端子号。
注5：为用于CT二次侧短接的试验端子。
