气旋塔的结构
气旋喷淋塔装置主要由主旋流部分、填料除雾部分、喷淋部分、水循环部分等组成。根据废气种类气旋塔设备主体材质可选用：不锈钢，炭钢等。
气旋塔的工作原理

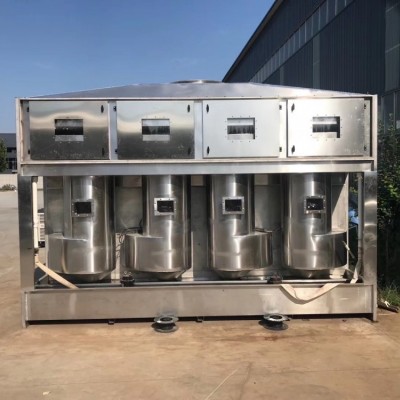

气旋喷淋塔在离心力作用下，含尘气体呈横向向心运动，含尘气体停留时间更长，洗涤效果更好，彻底改善了喷淋塔在某些特定工况下存在的除尘不彻底、水喷淋塔容易堵塞等技术缺陷。产品采用专力技术，避免水泵及喷头的堵塞，大大提高生产效率，其中水池的水可循环使用，避免产生二次污染造成的困扰，更节约了水资源。气旋塔内安装有若干个“圆形旋流桶”和高效除雾板。旋流桶内放有实心填料球，上层的除雾板用来净化水雾，达到脱水雾的目的，含尘气体在塔内旋流上升、并在各板上与由塔顶进入的液体旋流接触，完成除尘任务;通过离心力的作用,废气中的大颗粒沉入水池, 由人工捞出清理机壳，这样气体得到净化，达标排放，同时气旋塔内的水可以继续循环使用。
气旋塔又称之为气旋喷淋塔，混动旋流塔，气旋喷淋装置，QL系列气旋喷淋塔是在普通喷漆水帘柜的基础上嵌入“气动混流废气净化系统”，该系统是根据技动力技术原理设计而成，主要针对粘性类粉尘、油性粉尘工业废气预处理、纤维类粉尘等干式除尘设备无法处理的工况而开发的一款全新温式高效环保废气净化设备。
