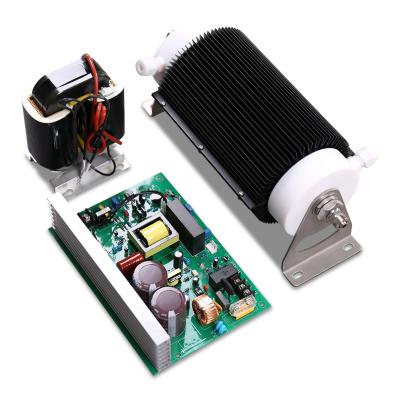

●单水冷型臭氧发生管，是我公司自主研发的实用型产品，配合创环独特的设计，及外部大面积的包围式散热片，使臭氧发生单元温升低，可连续高效工作。
●臭氧浓度可达90mg/L,进口材料烧结高纯陶瓷管、316L不锈钢内电极及紧固件，聚四、高纯度硅橡胶材料的应用，使其抗氧耐腐，确保多年应用无故障。
●比同类产品小1/4，发生管工作电压只有同类产品击穿电压的10%，介电常数高，损耗低。
●可持续工作，温升低、寿命长、浓度高、安装简单、检修维护方便。
|
项目 |
单位 |
CH-PT |
|||||||
|
型号 |
|
CH-PT7M |
CH-PT7A |
CH-PT15G |
CH-PT30G |
CH-PT50G |
|||
|
氧气流量 |
L/min |
1-3 |
3 |
5 |
5 |
9 |
10 |
18 |
|
|
臭氧浓度 |
mg/L |
70-40 |
66 |
53 |
85 |
72 |
68 |
49 |
|
|
臭氧产量 |
g/h |
4.2-7.2 |
11.8 |
15.9 |
25.5 |
28.6 |
40.8 |
52.9 |
|
|
功率 |
W(±10%) |
90 |
200 |
310 |
420 |
||||
|
工作频率 |
KHz(±10%) |
15.7 |
7.57 |
5.69 |
5.8 |
||||
|
工作高压 |
KV(±10%) |
2.8 |
3.8 |
5.2 |
5.6 |
||||
|
输入电源 |
* |
AC220V 50Hz或AC110V 60Hz（订做） |
|||||||
|
冷却方式 |
* |
内水冷外风冷 |
|||||||
|
冷却水量 |
L/min |
3 |
3 |
3 |
3 |
||||
|
气管外径 |
mm |
EDФ6 |
EDФ8 |
||||||
|
水管外径 |
mm |
EDФ10 |
|||||||
|
发生管尺寸 |
mm |
200×100×105 |
260×100×105 |
|
325×135×150 |
||||
|
发生管重量 |
kg |
1.2 |
1.6 |
1.9 |
4.4 |
||||
|
电源尺寸 |
mm |
176×66×51 |
200×85×78 |
212×90×95 |
189×146×95 |
210×146×62 |
|||
|
高压包尺寸 |
mm |
* |
* |
* |
105×83×145 |
||||
|
电源重量 |
kg |
0.7 |
0.72 |
1 |
1 |
2.5(含高压包) |
|||
·以上参数是在环境温度20℃，氧气源情况下检测得出。具体参数配置以实物为准。
