一、常用的管道材料与管件
给水系统常用的管材有钢管、塑料管、铸铁管、铜管、不锈钢管等。
1.钢管
(1)种类：有两种，一种是不镀锌钢管，一种是镀锌钢管（热侵）。
不镀锌钢管主要用于消防管道和生产给水管道。镀锌钢管主要用于管径小于等于150mm的消防管道和生产给水管道。
(2)特点：钢管具有强度高、接口方便，承受内压力大，内表面光滑，水力条件好等优点。但抗腐蚀性差，造价较高。
(3)连接方法：不镀锌钢管的连接方法有焊接和法兰连接，镀锌钢管连接方法有螺纹连接和法兰连接。
法兰连接一般用于直径较大(50mm以上)的管道与阀门、水泵、止回阀、水表等的连接。连接前先将法兰焊接或用螺纹连接在管端，再用螺栓连接起来。
螺纹连接配件见下图：

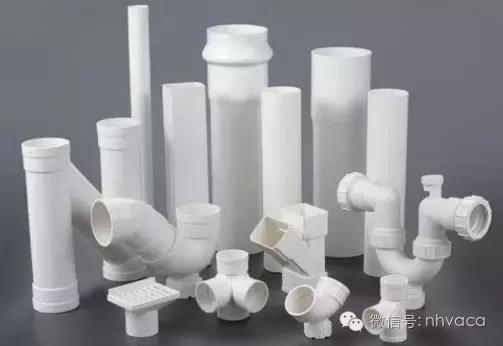

2.塑料管
（1）种类：给水硬聚氯乙烯管（PVC-U）
聚丙烯管（PP-R）
交联聚乙烯管（PEX）
氯化聚氯乙烯管（PVC-C）
聚乙烯管（PE）
（2）特点：耐腐蚀，不受酸、碱、盐和油类等介质的侵蚀，质轻而坚，管壁光滑、水力性能好，容易切割，加工安装方便，并可制成各种颜色。但强度低，耐久、耐热性能（PP-R、PEX管除外）较差。一般用于输送温度在45℃以下的建筑物内外的给水。
（3）连接方法：热熔对接、承插粘接、法兰连接：
1）PVC-U管，适用于系统的工作压力不大于0.6MPa，工作温度不大于45℃的给水系统。
2）PP-R管，适用于系统的工作压力不大于0.6MPa，工作温度不大于70℃的给水及热水系统。
3）PVC-C管，多层建筑可采用S6.3系列，高层建筑可采用S5系列(但高层建筑主干管和泵房内不宜采用)；室外管道压力不大于1.OMPa时，可采用S6.3系列，当大于1.0MPa时，应采用S5系列。
4）PEX管，管外径小于25mm时，管道与管件宜采用卡箍式连接，大于等于32mm时，宜采用卡套式连接。
5）PE管，适用于温度不超过40℃，一般用途的压力输水，以及饮用水的输送。
3.给水铸铁管
种类：
低压管 工作压力不大于0.45MPa 普压管 工作压力不大于0.75MPa 高压管 工作压力不大于1MPa 特点：
铸铁管具有耐腐蚀、接装方便、寿命长、价格低等优点，但性脆、重量大、长度小。
连接方法：承插
给水铸铁管一般用于埋地管道。
4.铝塑复合管
铝塑复合管的内外塑料层采用的是交联聚乙烯，主要用于生活冷、热水管，工作温度可达90℃。
特点：具有一定的柔性，保温、耐腐蚀，不渗透、气密性好，内壁光滑、重量轻、安装方便。
连接方法：宜采用卡套式连接。当使用塑料密封套时，水温不超过60℃;当使用铝制密封套时，水温不超过100℃。
二、给水附件
给水附件指配水、控制及调节水量压力等设备，一般分为配水附件和控制附件两类。
1.配水附件
配水附件是指安装在卫生器具及用水点的各式水龙头，用以调节和分配水量。常见的如下图：
（1）球形阀式配水龙头。一般安装在洗涤盆、污水盆、盥洗槽卫生器具上。龙头压力损失较大。
（2）旋塞式配水龙头。一般是铜制的，多安装在热水管道上。阻力较小。但由于启闭迅速，容易产生水锤。
（3）普通洗脸盆水龙头。安装在洗涤盆上，单供冷水或热水。
（4）单手柄浴盆水龙头。可以安装在各种浴盆上。
（5）装有节水消音装置的单手柄洗脸盆水龙头。这种水龙头既能节水，又能减小噪声。
（6）利用光电控制启闭的自动水龙头。
2.控制附件主要是各种阀门.用来:调节水量、水压，或开启和关闭水流。
常用见下图：
水表
1.常用水表的类型及特征
我国生产的水表有流速式和容积式两种，目前建筑给水系统广泛采用流速式水表。
流速式水表是根据直径一定时，流量与流速成正比的原理来计量水量的。水流通过水表时冲动翼轮旋转，并通过翼轮轴带动齿轮盘，记录流过的水量。
流速式水表可分为旋翼式、螺翼式、复式和正逆流水表四种类型，采用较多的是旋翼式、螺翼式。其结构如下图所示：
水表
螺翼式水表：翼轮轴与水流方向平行，水流阻力较小，多为大口径水表，适用于测大流量；
旋翼式水表：翼轮轴与水流方向垂直，水流阻力较大，多为小口径水表，适用于小流量的测量；
复式水表：由主表及副表组成，用水量小时仅由副表计量，用水量大时，则由主表和副表同时计量，适用于用水量变化幅度大的用户；
正逆流水表：可计量管内正、逆两向流量之总和，主要用于计量海水的正逆方向流量。
水表按计数器的工作现状分为干式和湿式两种。
湿式水表的传动机构和计量盘浸没在水中，构造简单，计量准确，密封性能好。但水质浊度高，将降低水表精度，缩短水表寿命。适用于水温不超过40℃的洁净水。
干式水表的传动机构和计量盘用金属盘与水隔开，适用于水温不超过100℃的洁净水。
按读数机构的位置水表可分为现场指示型、远传型和远传现场组合型。现场指示型：计数器读数机构不分离，与水表为一体；
远传型：计数器示值远离水表安装现场，分无线和有线两种；
远传、现场组合型：即在现场可读取示值，在远离现场处也能读取示值。
2.水表的主要特性参数
（1）过载流量（qmax）：水表在无损坏情况下，短时间内，最大允许使用的流量。其值两倍于常用流量。
（2）常用流量（qp）：水表在正常工作条件即稳定或间歇流动下，最佳使用流量。
（3）分界流量（ qt ）：将流量范围分割成两个区处的流量，“高区”和“低区”各自有一个该区的最大允许误差。
（4）最小流量（qmin）：在最大允许误差限制内要求水表给出示值的最低流量。它与水表代号的数值有关。
（5）始动流量（qs）：水表开始连续指示时的流量，此时水表不计示值误差。但螺翼式水表没有始动流量。
（6）流量范围：由最小流量和过载流量所限定的范围，在此范围内水表的示值不得产生超过最大允许误差的误差，该范围由分界流量分割成“高区”和“低区”两个区。
（7）最大允许计量误差：≤流量<时的最大允许误差为±5％；<流量<时的最大允许误差为±2％。
