现在项目中很多时候会有门禁设备，需要进行安装和调试工作，通常简单的门禁系统包含门禁控制器、读卡器、开门按钮、锁体。
门禁系统中控制器控制的设备，有的是锁，有的是门，其中包含好多种，有常用的磁力锁、电插锁、伸缩门，电动门等，大部分的控制信号都是采用的开关量和电平量，其中开关量控制占绝大部分。

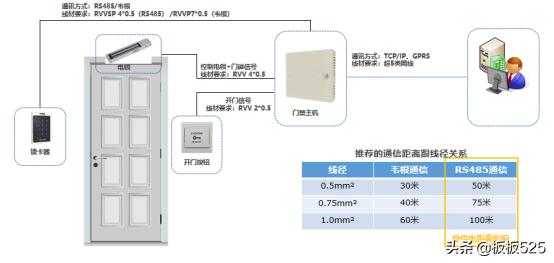

具体使用线材说明如下图所示，在很多的项目中门禁控制器和门锁均采用12 V电源供电，现场都使用网线代替，导致设备供电电压不足，设备不能正常运行，建议使用0.5 mm的国标线，布线时需注意：若使用 1.0 mm 国标线，现场施工布线距离不超过 20 m；若使用 1.5 mm 国标线不超过 30 m；若使用 2.0 mm 及以上国标线不超过 40 m。
门禁系统架构
门禁设备的接线端子包括电源输入、报警输入、报警输出、RS-485、韦根输出和门锁，类似设备接线端子如下所示
门禁设备接线端子
门禁控制器具体的接线，如下图所示，锁体和门的控制常用接线端子，
NC：常闭，设备不进行控制时，一直是闭合导通状态，
NO：常开，设备不进行控制时，一直是断开状态，
COM：公共端，
SENSOR：锁体状态检测，
接线示意图
门禁控制器如果是接入伸缩门、其他类型门，按照门是常开还是常闭，只要接NO-COM、NC-COM。
门禁控制器如果是接入电插锁、磁力锁等锁体，门禁控制器控制的是锁体的供电，需要在控制器和锁体直接串接一个12V电源，使其形成一个闭环电路，接线参考：锁正->12V电源正->12V电源负->COM->NC->锁负（注：COM和NC是内部继电器的两个端子，不能外部连接一根线），
草图
锁体的状态检测需要接控制器的SENSOR端子，锁体上有锁信号接线端子一般接NO-COM，接线参考：门禁控制器SENSOR->锁NO->COM->门禁控制器信号地（注：COM和NC是内部继电器的两个端子，不能外部连接一根线）。
