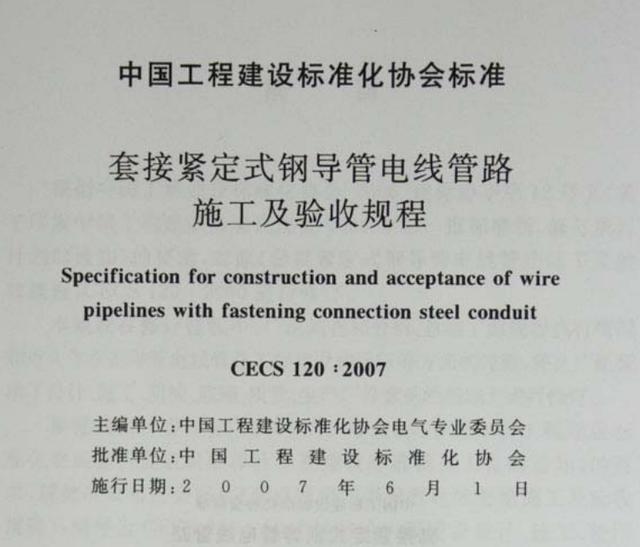

内容出自《CECS120:2007套接紧定式钢导管电线管路施工及验收规程》国家标准附录C 套接紧定式无螺纹旋压型螺纹接头、爪型螺母规格与允许偏差
主编单位：中国工程建设标准化协会标准
附录C套接紧定式无螺纹旋压型螺纹接头、爪型螺母规格与允许偏差
C.0.1套接紧定式无螺纹旋压型(JDGX)螺纹接头、爪型螺母规格与允许偏差应符合表C.0.1的规定(图C.0.1)。
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径16规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径19.20；总长45；缩口处螺纹长度10；缩口处螺纹直径16；爪型螺母和六角螺母厚度(标准件)3.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离11；
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径20规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径23.20；总长45；缩口处螺纹长度10；缩口处螺纹直径20；爪型螺母和六角螺母厚度(标准件)3.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离11；
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径25规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径28.20；总长45；缩口处螺纹长度10；缩口处螺纹直径25；爪型螺母和六角螺母厚度(标准件)3.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离12；
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径32规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径35.20；总长50；缩口处螺纹长度10；缩口处螺纹直径32；爪型螺母和六角螺母厚度(标准件)3.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离14；
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径40规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径43.20；总长60；缩口处螺纹长度15；缩口处螺纹直径40；爪型螺母和六角螺母厚度(标准件)4.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离16；
JDG线管无螺纹旋压型螺纹(杯梳)接头、爪型螺母：内径50规格；内径允许偏差+0.30/0；壁厚1.6；壁厚允许偏差±0.10；外径53.20；总长80；缩口处螺纹长度15；缩口处螺纹直径50；爪型螺母和六角螺母厚度(标准件)4.00；爪型螺母爪子高度1.00；锁钮中心至大直径端面的距离16；
