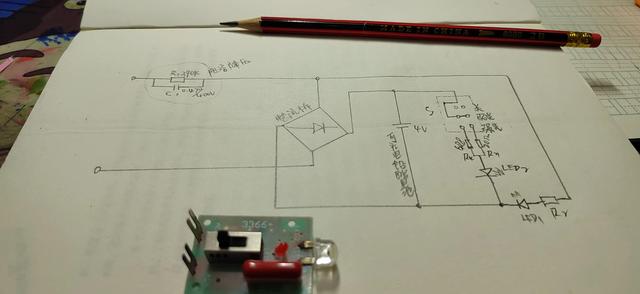

图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。
交流220V电压经C降压限流及整流桥整流后分两路一路经过R1给LED1指示灯点亮。
另一路通过整流桥整流输正负直流，给电池充电；通过电子开关控制分别通过R3（弱光）R4（强光）给LED2供电点亮LED2灯。
图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。 交流220V电压经C降压限流及整流桥整流后分两路一路经过R1给LED1指示灯点亮。 另一路通过整流桥整流输正负直流，给电池充电；通过电子
图中，电容C为降压限流电容，R1为泄放电阻，LED1为充电指示灯，LED2为照明用的高亮度LED灯珠。
交流220V电压经C降压限流及整流桥整流后分两路一路经过R1给LED1指示灯点亮。
另一路通过整流桥整流输正负直流，给电池充电；通过电子开关控制分别通过R3（弱光）R4（强光）给LED2供电点亮LED2灯。
