FireBeetle Board-ESP32教程 腕表打火机

放大字体  缩小字体 发布日期:2022-09-29 11:34:19    作者:life    浏览次数:3849    评论:0
导读

对于一个烟民来说,是否有过想抽烟却找不到打火机的经历?是否想过如果打火机可穿戴该有多好?没错,我就经历过这样的痛苦。话不多说,先晒两张照片:呵呵,体积有点儿大,不过效果已经很明显了,至少我自己都被迷住了。 我的打火机和传统的打火机不一样,是

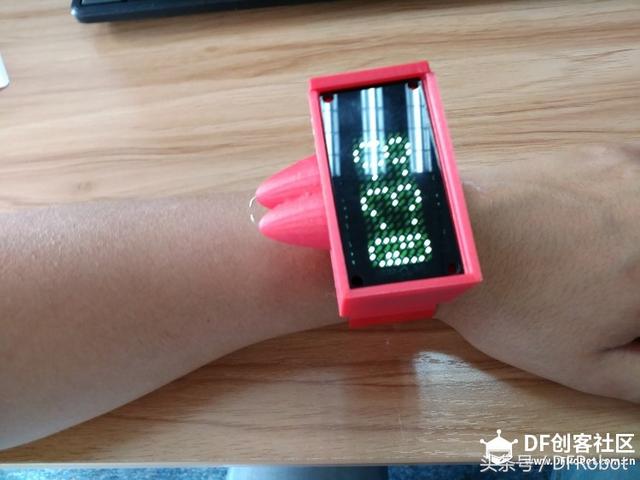

对于一个烟民来说,是否有过想抽烟却找不到打火机的经历?是否想过如果打火机可穿戴该有多好?没错,我就经历过这样的痛苦。话不多说,先晒两张照片:

呵呵,体积有点儿大,不过效果已经很明显了,至少我自己都被迷住了。

我的打火机和传统的打火机不一样,是采用电弧打火的,通过触控按钮来控制打火。触控按钮采用FireBeetle Board-ESP32主板GPIO自带的触摸功能。而且,可以看出,他还是一个手表。下面我将制作过程分享给大家。 一、硬件清单 电弧点火器高压升压线圈×1 NPN三极管×1 51Ω电阻×1 1KΩ电阻×1 1N4007二极管×1 大功率NPN三极管×1FireBeetle Board-ESP32主板×1 FireBeetle Covers-Proto Board×1 FireBeetle Covers-24×8 LED Matrix×1 3.7V锂电池×1 注意:部分原件可以在DFRobot商城采购到。二、硬件连接1、电路原理图,如下图所示:

将电子元器件按照图中的方式焊接在FireBeetle Covers-Proto Board板上,并将打火机的控制引脚用导线与D3连通,可以直接连接到FireBeetle Covers-Proto Board的D3,因为FireBeetle系列是pin to pin兼容的。

Vcc连接到FireBeetle Covers-Proto Board板的Vcc,GND连接到FireBeetle Covers-Proto Board的GND(如果你看不懂原理图那就没得救了)。

2、连接触摸导线

FireBeetle Board-ESP32主板自带触摸功能,这里用的是T3(A4)和T5(MCLK/IO12)(触摸引脚对应的端口可以查看 FireBeetle Board-ESP32用户使用手册)。将A4和MCLK/IO12分半用导线引出来。

3、将LED灯板、ESP32主板和焊接好元件的扩展板连接在一起,如下图所示:

连接的方式可以采用排针和排母插接的方式,方便中间放置锂电池。

三、组装外壳

外壳采用 3D打印机打印,源文件下载地址, 点击下载。

将触控导线分别穿过外壳预留的按钮安装孔,如下图所示:

然后,将螺丝弹垫用热风枪吹热,这样方便固定螺丝弹垫到外壳(这个就是触控按钮了):

注意:不要用手去拿弹垫,小心烫手。

将弹垫固定到外壳,确保弹垫和导线连接:

注意:在固定前,需要将高压线圈的两个输出导线穿过外壳:

然后用热熔胶固定整个外壳。手环和打火机分别用魔术贴连接,如下图所示:

接着,下载程序到打火机,程序源码 需要登录DFRobot创客社区下载(3D源文件也在里面)。

再然后,就完工了。。。。。。

出自:DFRobot创客社区


关键词: 打火机组装
(文/life)
