USB全称Universal Serial Bus（通用串行总线），目前USB 2.0接口分为四种类型A型、B型、Mini型还有后来补充的Micro型接口，每种接口都分插头和插座两个部分，Micro还有比较特殊的AB兼容型，本文简要介绍这四类插头和插座的实物及结构尺寸图，如果是做设计用途，还需要参考官方最新补充或修正说明，尽管USB 3.0性能非常卓越，但由于USB 3.0规范变化较大，真正应用起来还需假以时日，不管怎样，都已经把火线逼到末路，苹果公司极其郁闷但也爱莫能助。
注意：
1、本文封装尺寸来源，USB 2.0 Specification Engineering Change Notice（Date:10/20/2000）
2、本文图片来源USB官方协议文档，由于USB 3.0在接口和线缆规范上变化较大，后面专门介绍。
3、本文未带插头封装尺寸，插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf，下个版本USB 3.0在接口和封装上都有很大变化，本文属于USB 2.0协议内容，如果是USB 3.0设备，似乎只有A型头才能插到2.0插座中Receptacle。

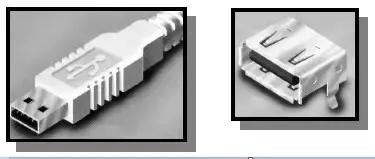

1、A型USB插头（plug）和A型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle）：
引脚定义：
封装尺寸（单PIN Receptacle）：
2、B型USB插头（plug）和B型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle，注意箭头所指斜口向上，USB端口朝向自己）：
引脚定义、封装尺寸均与A型USB引脚说明相同。
封装尺寸（单PIN Receptacle）：
3、Mini B型USB插头（plug）和Mini B型USB插座（receptacle）
引脚顺序（左侧为Plug，右侧为Receptacle，注意宽边在上，USB端口朝向自己）：
引脚定义：
封装尺寸（Receptacle）：
以上部分为USB 2.0规范内容，下面的Micro USB实际上是在2006年才发布的补充规范，由于该接口定义无法后向支持USB 3.0协议，故仍然归于USB 2.0协议包。
4、Micro USB插头和插座
Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口，比Mini USB接口更小。其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义，2006补充的Micro USB规范定义了，补充了以下定义：
Micro-B plug and receptacle
Micro-AB receptacle
Micro-A plug
由于该协议文档极不清晰，相关插图也是采用贴图形式，所以不再抓图介绍，只放两个实物照片上来看一下（图片来源:USB MOBILE）：
