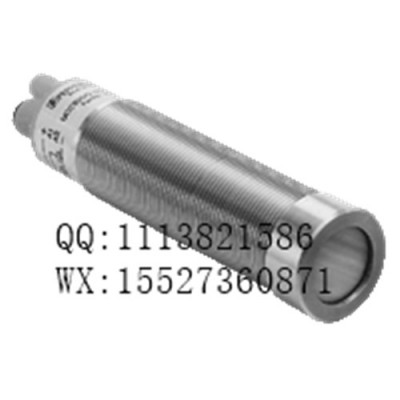

超声波传感器 UCC1000-30GM-IUR2-V15
通过带 PTFE 涂层的传感器表面提供较高的耐化学性
参数化接口，用于通过服务程序 ULTRA 3000 根据具体应用调整传感器设置
模拟电流和电压输出
同步选项
可调声功率和灵敏度
温度补偿
产品阐述
单头系统
通用规格
感应范围 80 ... 1000 mm
调整范围 100 ... 1000 mm
死区 0 ... 80 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 175 kHz
响应延迟 短 65 ms
195 ms，出厂设置
指示灯/操作方法
绿色 LED 常亮：通电
闪烁：待机模式或程序功能检测到物体
黄色 LED 1 常亮：物体在评估范围内
闪烁：程序功能
黄色 LED 2 常亮：在检测范围内有物体时
闪烁：程序功能
红色 LED 常亮：温度/编程插头未连接
闪烁：发生故障或编程功能没有检测到物体
温度/示教连接器 温度补偿 ， 评估范围编程 ， 输出功能设置
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
功耗 ≤ 900 mW
可用前的时间延迟 ≤ 500 ms
接口
接口类型 RS 232， 9600 Bit/s ， 无奇偶校验，8 个数据位，1 个停止位
输入/输出
同步 双向
0 电平 -UB...+1 V
1 电平：+4 V...+UB
输入阻抗：> 12 KOhm
同步脉冲：≥ 100 µs，同步脉冲间歇时间：≥ 2 ms
同步频率
共模操作 max. 30 Hz
多路转换操作 ≤ 30 Hz / n ，n = 传感器的数量 ，n ≤ 5
输出
输出类型 1 路电流输出 4 ...20 mA
1 路电压输出 0 ...10 V
分辨率 评估范围 [mm]/4000，但是 ≥ 0,35 mm
特性曲线的偏差 ≤ 0,2 % 满量程值
重复精度 ≤ 0,1 % 满量程值
负载阻抗 电流输出： ≤ 500 Ohm
电压输出： ≥ 1000 Ohm
温度影响 ≤ 2 满量程值的 %（带温度补偿）
≤ 0.2%/K（无温度补偿）
遵守标准和指令
符合标准
标准 EN 60947-5-2:2007+A1:2012
IEC 60947-5-2:2007 + A1:2012
EN 60947-5-7:2003
IEC 60947-5-7:2003
和证书
UL cULus ，一般用途
