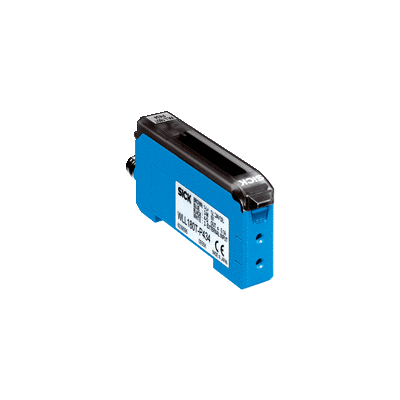

SICK光纤传感器WLL180T-P432
特征
设备类型 光纤传感器
设备类型详细信息 单机
尺寸（宽 x 高 x 深） 10.5 毫米 x 34.6 毫米 x 71.9 毫米
外壳设计（发光） 长方形
感应范围 0 m ... 20 m，对射系统1) 2)
感应范围
0 mm ... 1,400 mm，接近系统3) 4)
0 ... 18 m，对射系统1) 2)
重点 大约。65° 5)
灯光类型 可见红光
光源 发光二极管6)
分散角 大约。65° 5)
波长 650 纳米
调整
菜单控制
单个示教按钮
电缆
适应症 展示
展示 LED状态显示/2x 4位数字双显示，设定值（绿灯）和实际值（红灯）同时显示，参数显示
1)响应时间为 8 ms 的感应范围。通过更短的响应时间减少（见表 LL3/WLL180T）。
2) LL3-TX01。
3)以 90% 反射率感应的物体（基于 DIN 5033 白色标准）。响应时间为 8 ms 的感应范围。通过更短的响应时间减少（见表 LL3/WLL180T）。
4) LL3-DK06。
5)见 LL3 光纤数据。
6)平均使用寿命：T U = +25 °C 时为 100,000 小时。
机械/电子
电源电压 12 伏直流 ... 24 伏直流1)
波纹 ≤ 10 % 2)
目前的消费 50 毫安3)
开关量输出 即插即用
开关量输出 1
切换模式 明暗切换
切换模式选择器 手动可选
响应时间
≤ 16 µs 4)
≤ 70 µs
≤ 250 微秒
≤ 2,000 微秒
≤ 8,000 微秒
开关频率
31.2kHz
7.1kHz
2kHz
250赫兹
62.5赫兹
时间函数
不耽误时间
关闭延迟
延迟
开和关延迟
延迟时间 可编程，0 ms ... 9,999 ms
输入 多功能输入MF
连接类型 电缆，4 线制，2 m 5)
电缆材料 PVC
导体横截面 0.2 平方毫米
电路保护
6 )
7 )
8 )
9 )
防护等级 三
重量 25 克
筑屋材料 塑料、ABS/PC
外壳等级 IP50 10)
提供的物品 BEF-WLL180 安装支架
环境工作温度 -25 °C ... +55 °C
环境温度、储存 -40 °C ... +70 °C
UL 文件编号 NRKH.E300503
1) +- 10%。
2)不得超过或低于 U v公差。
3)无负载。
4)可选择的。
5)不要在 0°C 以下弯曲。
6) A = V S连接反极性保护。
7) B = 输入和输出反极性保护。
8) C = 干扰抑制。
9) D = 输出过流和短路保护。
10)正确连接光纤电缆 LL3 和封闭的保护罩。
安全相关参数
平均无故障时间 323年
直流平均 0 %
