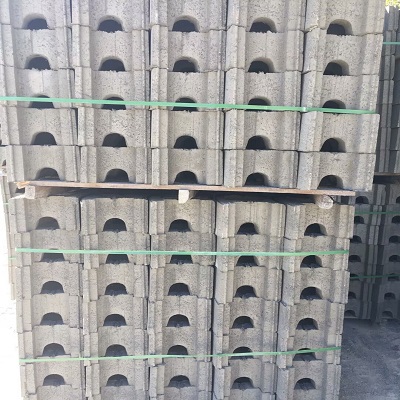

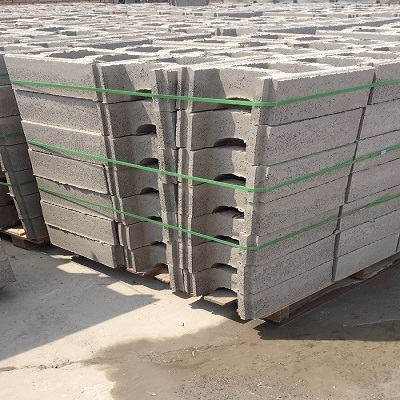

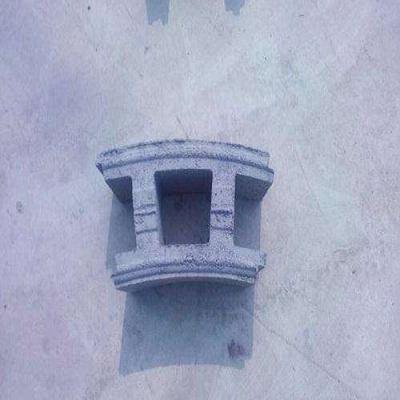

混凝土模块_混凝土圆形模块_混凝土模块式检查井,模块式检查井 混凝土模块式检查井，模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。井壁墙体模块安装前先做基础垫层。基础应该坐落在土质良好的土层上，地基承载力特征值不得小于100kPa，根据地质报告，该工程雨污管道坐落于淤泥质粉质粘土层，该层地基大容许承载力为75kPa，故先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。接人支管超挖部分采用级配砂石或素混凝土基础。混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。圆形井每层模块数量为直径/100，即 1100圆形检查井采用1100弧型块，每层为l1块。矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，模块式检查井 混凝土模块式检查井检查井尺寸正确的摆放模块。圆形井每层模块数量为直径/100，即 1100圆形检查井采用1100弧型块，每层为l1块。矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。三通模块检查井组砌图参照图集。当连接接入管时，模块可用切割机切割，切割后的连接缝应控制在10—15mm，座浆应密实，凹凸槽口衔接牢固，以便流入砂浆，防止渗漏。特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。同时随砌随复核井室尺寸。
