技术特点：

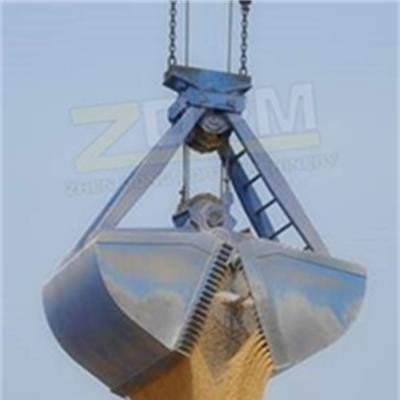

绳索式防漏双瓣抓斗按起重机特性适配，常用类型有单索、双索、四索三种。此类抓斗结构简单，操作方便，阻漏构思新颖，防漏效果上佳，是一种适用于港口、堆场等作业场合，从事其颗粒直径为0.2~5mm，如氧化铝、、散化肥、谷物等易漏洒散货物料装卸的有效工具。
主要规格及技术参数：
|
总重 |
6.3 | 8 | 10 | 12.5 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | ||
|
自重 |
3倍率 |
2700 | 3200 | 3920 | 4740 | 6080 | 7760 | 9800 | 12960 | 16000 | 21200 | 26600 | |
|
4倍率 |
2860 | 3300 | 4000 | 4900 | 6240 | 8000 | 10120 | 13200 | 16400 | 21600 | 27000 | ||
|
斗容 |
3倍率 |
4.5 | 5.9 | 7.6 | 9.7 | 12.4 | 15.3 | 19 | 23.8 | 30 | 36 | 45.5 | |
|
4倍率 |
4.3 | 5.8 | 7.5 | 9.5 | 12.2 | 15 | 18.6 | 23.5 | 29.5 | 35.5 | 45 | ||
|
滑轮直径 |
355 | 400 | 450 | 500 | 560 | 630 | 630 | 710 | 800 | 1000 | 1215 | ||
|
钢丝绳 |
直径 |
18 | 20 | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 48 | 56 | |
|
长度 |
3倍率 | 10 | 10.3 | 11.3 | 12 | 13.5 | 14.5 | 15 | 16.8 | 18.2 | 20 | 21.5 | |
| 4倍率 | 12 | 13.5 | 14.5 | 16 | 17.5 | 19 | 20 | 22 | 24 | 26 | 28.5 | ||
|
行程 |
3倍率 | 4960 | 5450 | 5960 | 6430 | 7060 | 7520 | 8130 | 8740 | 9420 | 10320 | 11040 | |
| 4倍率 | 6620 | 7270 | 7950 | 8550 | 9420 | 10060 | 10850 | 11640 | 12560 | 13760 | 14750 | ||
|
外形尺寸 |
A |
3300 | 3710 | 3970 | 4320 | 4700 | 5100 | 5380 | 5860 | 6400 | 7030 | 7600 | |
|
B |
2940 | 3320 | 3500 | 3740 | 4130 | 4520 | 4680 | 5160 | 5650 | 6230 | 6700 | ||
|
C |
2330 | 2520 | 2760 | 3010 | 3260 | 3460 | 3730 | 4000 | 4330 | 4660 | 5020 | ||
|
D |
3220 | 3580 | 3760 | 3960 | 4410 | 4660 | 5020 | 5490 | 5860 | 6280 | 6850 | ||
|
E |
2400 | 2640 | 2820 | 2960 | 3300 | 3480 | 3750 | 4000 | 4400 | 4700 | 5100 | ||
|
F |
460 | 600 | 800 | 1000 | 1100 | 1280 | 1280 | 1400 | 1500 | 1750 | 2080 | ||
|
G |
380 | 430 | 480 | 530 | 590 | 670 | 670 | 760 | 850 | 1080 | 1300 | ||
