产品概念
HA-818D型可燃气体探测器（以下简称探测器）为高稳定性半导体传感器,具有稳定高,灵敏度漂移小等特点。用于室内检测可燃气体的泄漏，预防气体泄漏造成的危害，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。可以检测、液化，人工煤气。
当探测器探测到有可燃气体泄漏并达到探测器设定的报警浓度时,探测器红色LED闪烁,并发出报警声音。
产品参数
•工作电压：AC110~220V/DC9V~28V
•功 耗：正常监控状态≤3W
•报警状态≤5W
•报警方式：报警指示灯闪烁，蜂鸣器响
•环境温度：-10℃～+50℃
•相对湿度： ≤95%
报警分贝:95DB
环境湿度: ≤95%
安装方式:壁挂安装
附加功能：联动排气扇、电磁阀、机械手
联网形式:联网输出(NO,NC)/声光报警
外形尺寸:110*80*40MM
|
产品选型 |
型号 |
供电方式 |
感应气体 |
报警方式 |
|
独立式 |
HA-818D |
AC220V |
煤气,, |
现场声光报警 |
|
联网型 |
HA-818D-DC |
DC12V-24V |
煤气,, |
继电器输出 |
|
联网型 |
HA-818D-AC |
AC220V |
煤气,, |
继电器输出 |
|
配机械手 |
HA-818D-JXS |
AC220V |
煤气,, |
报警时关闭管道阀门 |
|
配电磁阀 |
HA-818D-DCF |
AC220V |
煤气,, |
报警时切断气源 |
安装注意事项
1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化等；比空气轻的气体：、人工煤气、等。
2. 根据燃气的轻重在合适的地方安装探测器。
探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)
燃气报警器安装示意图如下
燃报报警器配电磁阀安装示意图如下
产品概述
SS2015型机械手用于燃气管道球阀的自动控制、电动和手动开关,配以燃气钢瓶专用球阀，可用于瓶装燃气的自动控制,可和各类燃气报警器联接配套,也适用于其它气体、液体等阀门自控的各种场合.
三维可调支架和大扭矩，使机械手能适配4分、6分、1寸、1.25寸、1.5寸和不同型号的新旧燃气球阀。
也适用于其他气体、液体阀门自控。
用于管道燃气球阀，无需更改燃气管道原设计配置，新旧燃气管道均适用，安装维修也可以不用麻烦燃气公司。
配以燃气钢瓶专用球阀，用于瓶装燃气的自控
高度安全 使用方便
直流12V、24V，交流12V安全电压；绝缘、密封、阻燃外壳；
抗无线电干扰。 燃气泄漏报警时，快捷可靠自动关闭入户总阀，彻底切断气源，高度安全。
电动、手动兼容，使机械手能自动及按钮电动开关，在停电、维修时可手动开关阀门，倍增安全方便。使用方便，寿命长
产品参数
工作环境：温度：-25℃>--+85℃ 湿度：<95％
额定电压：DCl2V 工作电压：DC8V-16V
额定电流：100mA 工作电流：20mA-300mA
额定功率：1．2W 工作功率：0．24W-3．6W
阀门压力：1．6MPa DC24V 12V-26V
阀门规格：4分、6分、8分、1时、1．25时、1．5时
自动关阀时间6-20秒 电动开阀时间6~20秒
绝缘电阻：>20M Ω
耐压：DC600V
抗无线电干扰。
带自动、手动转换离合器。
净重：340(+50)g，带钢瓶专用阀门637(+50)g
毛重：370(+50)g，带钢瓶专用阀门666(+50)g
产品尺寸：100mm×90mm×70mm
安装指南
对管道燃气用户，原入户总球阀应尽量设计安装在便于手动开关操作的位置。阀门控制机械手应装于原入户总燃气球阀上，两片支架半圆部夹持着阀门无手柄的一端，两片支架长柄夹持住机械手的安装耳，注意带螺孔的一片支架的长柄端部应夹在安装耳有导向条的一侧，用两只M6*16的六角螺栓拧入支架两端螺孔，先不要拧紧螺栓将两支架初步装好；接下来将两转臂螺钉对称卡好阀门手柄两侧边，用十字螺丝起和7#叉扳手拧紧两只M4螺母(此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线)；后拧紧两只M6*16六角螺栓。
机械手12V电流引线和燃气报警器12V电流输出引线联接，红色引线接“＋”极，黑色引线接“－”极。
钢瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即可。(图示如下:)
阀门控制盒，可用螺钉或不干胶安装在便于操作的墙壁上。

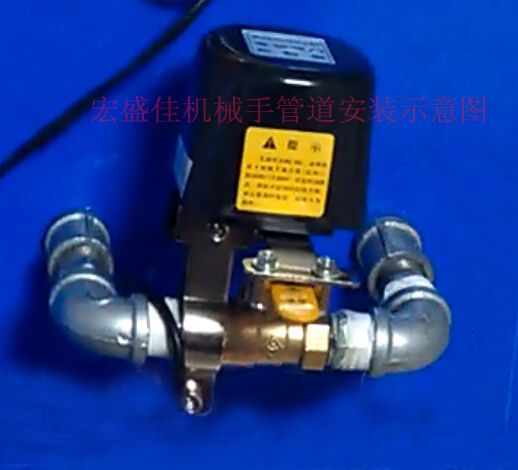

管道安装示意图
