一、金属激光切割机基本配置
1. 激光切割机规格：依据板材大小选择激光床身的尺寸，标配：3015，可选配4015，4020等；
2. 床身结构：单工作幅面固定台；
3.CNC控制系统：上海维宏数控系统；
4. 激光器：武汉锐科，深圳创鑫或上海飞博；
5.驱动电机：日本Pnasonic伺服；日本富士伺服；
6.减速机：日本新宝减速机；
二、光纤金属激光切割机厚度
500W光纤激光切割机：碳钢厚度6mm；不锈钢厚度2mm；
750W光纤激光切割机：碳钢厚度8mm；不锈钢厚度3mm；
1000W光纤激光切割机：碳钢厚度10mm；不锈钢厚度4mm；铝板厚度3mm；
1500W光纤激光切割机：碳钢厚度12mm；不锈钢厚度5mm；铝板厚度4mm；
2000W光纤激光切割机：碳钢厚度16mm；不锈钢厚度8mm；铝板厚度5mm；
3000W光纤激光切割机：碳钢厚度20mm；不锈钢厚度10mm；铝板厚度6mm；
三、光纤金属激光切割机技术参数
|
主 要 技 术 参 数 |
|
|
型号 |
ZLJ3015B |
|
输入电源 |
220V±10% 50Hz±1% |
|
整机功率 |
≤10KW |
|
有效切割范围 |
3000mm×1500mm |
|
传动方式 |
齿轮齿条传动，伺服驱动 |
|
配置的齿条数量 |
1000mm×8 |
|
切割速度 |
1-30000mm/min |
|
运行速度 |
55000mm/min |
|
切割厚度 |
碳钢≤6mm不锈钢≤4mm（800W） |
|
X/Y重复定位精度 |
±0.03mm/全长 |
|
X/Y加速度 |
1.0G |
|
X/Y定位精度 |
±0.02mm |
|
整机重量 |
3000KG |
|
机床承重 |
1000KG |
|
整机占地尺寸 |
4200mm×2500（3015） |
|
Z轴行程 |
100mm |
|
总电源防护等级 |
IP54 |
|
支持图形格式 |
DXF等（支持AutoCAD软件、Coreldraw软件） |
|
工作气体 |
空气、氮气、氧气 |
四、光纤金属激光切割精度
-
导轨的安装精度：
a. 主导轨的直线度 ±0.01mm
b. 主导轨的纵向水平度 ±0.02mm
c. 二导轨之间的水平度 ±0.03mm
-
机器精度：
a. 纵向有效行程 > 标称尺寸50mm
b. 横向有效行程 > 标称尺寸30mm
c. 直线定位精度 ±0.02mm
d. 直线重复精度 ±0.03mm
-
机器切割综合精度：
a. 对角线偏差 0.2mm/全长
b. 回原点偏差 0.03mm
c. 对角线直线度 0.1mm
d. 交点偏差 0.05mm
五、光纤金属激光切割机功能特点
-
本机为台式结构高精密固定工作台式数控光纤激光切割机。
-
机床按照工业机床标准设计制造，机床基础稳重扎实，结构刚性符合工业级别机床标准，精度高。
-
机床传动部分部件采用高质量部件保证高精度与耐用性。
-
床身采用蜂巢式焊接结构，保证大惯量电机瞬时加速和减速所产生的巨大推力均匀分散到机床各部位，极大程度减小机动。
-
遵循大机床设计标准，经过数据模拟分析和耐久性检验。
-
高精密检测仪器检测机床各项精度数据。
-
带全屏蔽层的超柔拖链专用耐折线缆、方便实用的余料收集及抽风设计
-
控制系统（控制柜））采用模块化结构，布线简捷、合理、规范、维修方便，由于大量采用规模集成电路，具有体积小，性能稳定等优点。
-
可编程切割直线和圆弧的任意平面形状零件，系统软件具备强大的文件图形编辑处理功能。

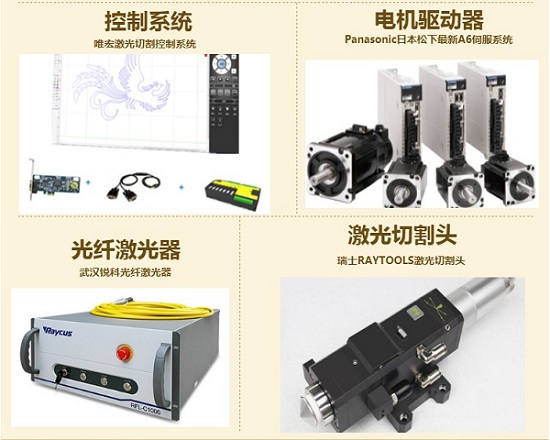

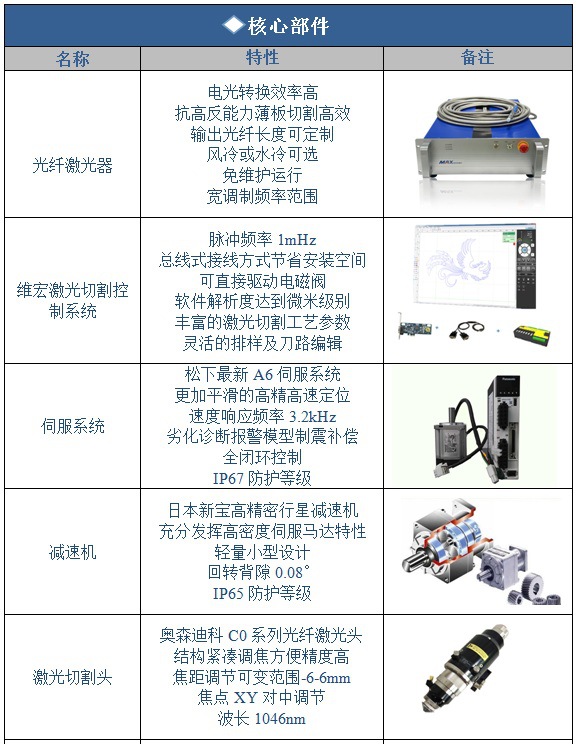

六、光纤金属激光切割机核心部件
专业销售团队咨询电话 7:00至23:00
华北东北金经理18086435220
华中云贵马经理18086002809
华东西北张经理18086006819
东南蒙晋刘经理15377599951
技术-补总监15307137360
武汉蓝讯17年专业从事数控金属切割机（包括：数控火焰等离子切割机、数控管子相贯线切割机、金属光纤激光切割机，H型钢数控切割机）和自动焊接机器人（包括：多关节焊接机器人、大型龙门式焊接机器人），专业研发、设计、制造、销售、服务生产厂家，产品出口墨西哥、俄罗斯、缅甸、泰国、印度尼西亚、卡塔尔、迪拜、新加坡、印度、巴西、澳大利亚等，现拥有数千家国内外用户。 武汉蓝讯系列产品如下：
【钢板火焰等离子切割系列】
龙门式数控切割机：钢板宽度2m~6m，长度、厚度不限
台式等离子切割机：钢板范围1.5*3m，厚度10mm内为主
便携式数控切割机：钢板范围1.5*3m、1.5*6m，厚度不限
【金属激光切割系列】
钢板激光切割机：钢板范围1.5*3m，厚度20mm以内
钢管激光切割机：管径30-250mm，长度3~6m
激光板管切割机：钢板范围1.5*3m，管径30-250mm，长度3~6m
【钢管切割系列】
多轴坡口相贯线切割机：管径30-300mm、60-600mm或，打坡口相贯切割
3轴2联动相贯线切割机：管径30-300mm、60-600mm或，不打坡口相贯切割
便携式圆管切割机：管径30-250，载重在500KG，不打坡口相贯切割
方管相贯线切割机：方管，矩形管，不打坡口切割
【板管等离子切割系列】
龙门式板管切割机：钢板宽度2m~6m，长度不限；管径30-300mm/60-600mm
便携式板管切割机：钢板范围1.5*3m、1.5*6，管径30-250mm，长度3~6m
【自动焊接系列】
龙门自动焊接设备：焊接宽1.5至4m，高度1-3m，长度不限的大幅面碳钢、不锈钢等工件焊接
6关节焊接机器人：适合于半径为1.4m以内的小工件碳钢、不锈钢等工件焊接
【H型钢切割系列】
H型钢数控切割机：适合于H型钢、L型钢，T型钢，槽钢切割
