膨胀器筒体与尾部封头螺纹连接，尾部封头上有连接环，连接环圆心处有螺栓孔。封盖上有密封绝缘接线柱和接线柱，密封绝缘接线柱贯穿封盖，并与之密封绝缘，接线柱连接在封盖上，与之电性连接。卡环与膨胀器筒体螺纹连接，用于固定泄能片，卡环内侧为六角形，方便旋紧。泄能片侧面、上下表面靠近边缘处有绝缘密封圈，使泄能片与膨胀器筒体、卡环密封绝缘，泄能片上下表面圆心处各有一个接线柱，接线柱连接在泄能片上，与之电性连接。加热管位于储液仓内，其下边的线头接到泄能片上的上表面接线柱，其上边的线头接到充装头的密封绝缘接线柱。充装头与膨胀器筒体为螺纹连接，之间有密封垫片。密封垫上有孔露出密封绝缘接线头。自密封头底部的弹簧与密封垫片连接，自密封头上有缩口段与充装头相应位置配合能使通路密封。螺纹顶头与充装头为螺纹连接，螺纹顶头上有缩口段与充装头相应位置配合能使通路密封。螺纹顶头、充装口与自密封头组成气体通路，用于充装。充装头上有连接环、密封绝缘接线柱、接线柱、固定孔，连接环圆心处有螺栓孔，密封绝缘接线柱贯穿充装头，并与之密封绝缘，接线柱在充装头外表面与之连接，形成电性连接。
发明未述及之处适用于现有技术。
下面给出爆破设备的一种爆破设备具体实施例。具体实施例仅用于具体说明爆破设备爆破设备，不构成对爆破设备权利要求的限制。
实施例1：

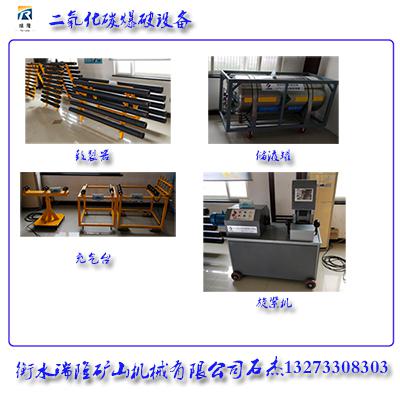

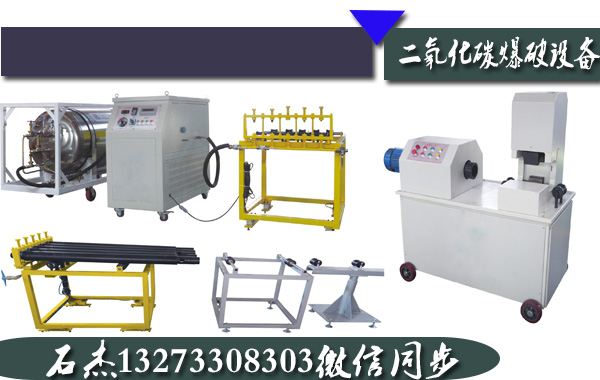

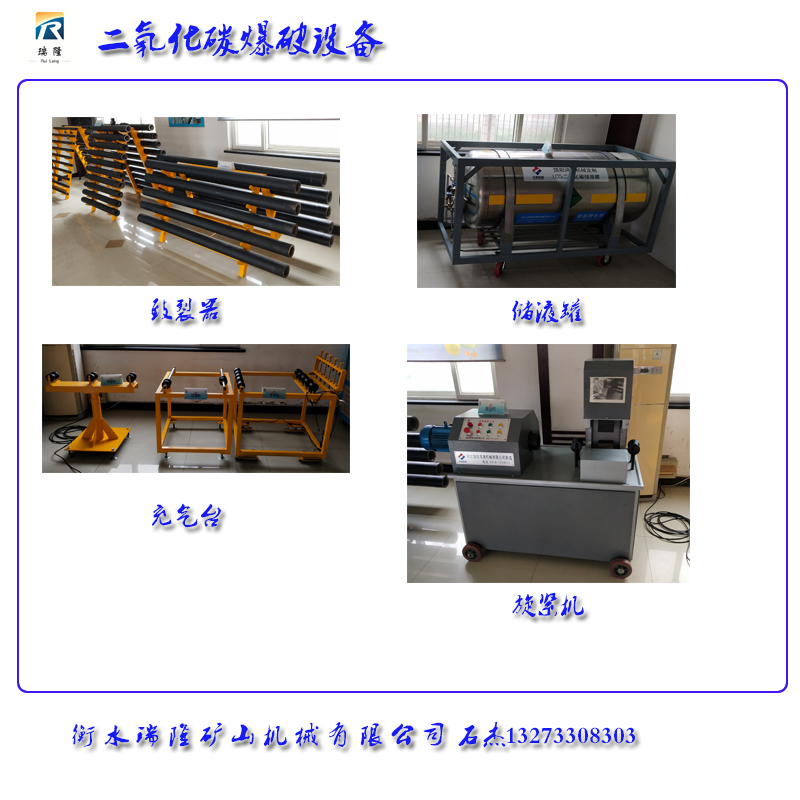

本实施设计的一种爆破设备，包括：尾部封头、卡环、泄能片、泄能孔、泄能孔方向指示箭头、加热管、密封垫片、膨胀器筒体、充装头、密封绝缘接线柱、储液仓。
膨胀器筒体与尾部封头螺纹连接，尾部封头上有连接环，连接环圆心处有螺栓孔。封盖上有密封绝缘接线柱和接线柱，密封绝缘接线柱贯穿封盖，并与之密封绝缘，接线柱连接在封盖上，与之电性连接。卡环与膨胀器筒体螺纹连接，用于固定泄能片，卡环内侧为六角形，方便旋紧。泄能片侧面、上下表面靠近边缘处有绝缘密封圈，使泄能片与膨胀器筒体、卡环密封绝缘，泄能片上下表面圆心处各有一个接线柱，接线柱连接在泄能片上，与之电性连接。加热管位于储液仓内，其下边的线头接到泄能片上的上表面接线柱，其上边的线头接到充装头的密封绝缘接线柱。充装头与膨胀器筒体为螺纹连接，之间有密封垫片。密封垫上有孔露出密封绝缘接线头。自密封头底部的弹簧与密封垫片连接，自密封头上有缩口段与充装头相应位置配合能使通路密封。螺纹顶头与充装头为螺纹连接，螺纹顶头上有缩口段与充装头相应位置配合能使通路密封。螺纹顶头、充装口与自密封头组成气体通路，用于充装。充装头上有连接环、密封绝缘接线柱、接线柱、固定孔，连接环圆心处有螺栓孔，密封绝缘接线柱贯穿充装头，并与之密封绝缘，接线柱在充装头外表面与之连接，形成电性连接。
将加热管的上接线头与充装头的密封绝缘接线柱下端连接，将加热管放入储液仓内，将充装头与膨胀器筒体旋紧。将加热管的下接线头与泄能片的接线柱连接，将接线穿过卡环与封盖上的密封绝缘接线柱连接。将泄能片放到固定位置处，旋紧卡环，旋紧尾部封头。旋紧螺纹顶头，将注液阀与充装口连接，对准固定孔，保证其密封。打开注液阀向储液仓内注液，当储液仓内压力到达MPa时，停止注液，关闭注液阀，旋松螺纹顶头。爆破时，用接线将封盖上的接线柱与密封绝缘接线柱连接构成通路，将充装头上的密封绝缘接线柱和接线柱接在电源上，按下电源开关即可完成爆破。
实施例2：
本实施例设计的爆破设备基本同于实施例，区别之处在于两根膨胀管充装头与尾部封头通过连接环用螺栓连接起来，同时确保两根膨胀管筒体的泄能孔方向指示箭头方向一致。用线将上一根爆破设备封盖上的密封绝缘接线柱与下一根爆破设备充装头上的密封绝缘接线柱连接，用线将上一根膨胀器封盖上的接线柱与下一根膨胀器充装头上的接线柱连接构成通路。用接线将下一根膨胀器封盖上的接线柱与密封绝缘接线柱连接构成通路，将上一根充装头上的密封绝缘接线柱和接线柱接在电源上，按下电源开关即可完成爆破。
