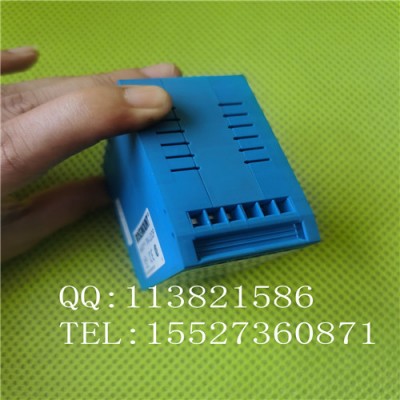

HART Tri-Loop HART/ 模拟信号转换器
将一个 HART 数字信号转换为三个模拟信号
利用罗斯蒙特 333 HART Tri-Loop，可将一个多变量
HART 数字信号转换为多个独立的 4-20 mA 模拟过程
变量。将罗斯蒙特 333 HART Tri-Loop 用于控制或监
控，可得到额外附加的三项模拟输出，不需要额外增
加过程贯穿孔。
可作为多变量仪表的辅助产品
可与罗斯蒙特3095MV、3244MV和Micromotion 9712
型和 9739 型产品配套使用。将 HART Tri-Loop 与
3095MV 配套使用可输出差压、绝压或表压、过程温
度和质量流量等变量；与 3244MV 配套使用，其输出
包括传感器 1、传感器 2、温差和变送器端子温度。
易于组态和安装
利用 275/375 通讯器，可轻松对 333 HART Tri-Loop
进行组态和维护。AMS 设备管理配套软件和工程助手
软件 （5.0 或更高版本）可提供基于微机的简易用户
组态。利用三个 DIN 导轨安装选项以及便于灵活接地
的电气绝缘模拟输出通道，可实现快速轻松的安装。
可用作高报警或低报警装置
Tri-Loop 报警通道已在工厂进行组态。如果附加装置
指示传感器故障或变送器故障，所有通道将发出报
警
功能技术规格
应用
可用作罗斯蒙特 3095MV、3244MV 和 Micromotion 8712 型和 9739
型的辅助产品。
温度极限
环境温度
50 至 104 °F (10 至 40 °C)
储存温度
-40 至 158 °F(-40 至 70 °C)
湿度极限
0 - 95% 非冷凝相对湿度
故障模式报警
如果 Tri-Loop 诊断系统检测到 Tri-Loop 故障或变送器指示变送器
发生故障，所有通道的模拟信号将被强行设置为低于 3.75 mA 或高
于 21.75 mA，从而向用户发出报警。根据 Tri-Loop 零件号码可选
择高或低报警信号。
性能技术规格
（性能技术规格仅适用于 HART Tri-Loop。）
参考精度
±0.045% 量程
每 50 °F (28 °C) 环境温度影响
±0.15% 量程
稳定性
12 个月精度达到 ±0.1% 量程
模拟输出更新
• Tri-Loop 对每次 HART 触发更新做出响应 （典型变送器触发更
新速度：0.3 至 0.5 s。）
Tri-Loop 响应时间 （每次触发更新后）
通道 1：120 ms ；通道 2：220 ms ；通道 3：320 ms
总响应时间
从传感器变化到变送器再到 Tri-Loop 模拟更新的典型响应时间
为： 0.7 至 1.0 s。
物理技术规格
电气连接
采用螺钉夹持连接。采用 24-12 AWG 实心线或绞股线
尺寸
1.57 3.11 3.36" (40 79 85.5 mm)
DIN 导轨安装选项
不对称型 32mm G 型导轨、对称型 35 7.5 mm 钟罩式导轨或对称
型35 15 mm钟罩式导轨（请参阅“Tri-Loop 尺寸”附件-第4页）
重量
0.27 磅 (0.12 kg)
型号 产品名称
333 HART Tri-Loop
代码 报警选项
U 高报警
D 低报警
代码 组态选项
（无代码） 标准组态
