新式无刷励磁系统原理是新式无刷励磁系统的原理接线图。它的副励磁机是永磁发电机，其磁是旋转的，电枢是中止的，而交流励磁机正好相反。交流励磁机的电枢、可控硅整流元件、发电机的励磁绕组都在同一根轴上旋转，所以它们之间不需求滑环与电刷等触摸元件，这结束了无刷励磁。
一同，与原无刷励磁系统比较，新式励磁机转子上装有开关器材一IGBT三相桥，它的触发电路选用光电系统，即其触发电路为套在轴上旋转的光环（暂称为光转子）励磁机定子上装有接成若干对的励磁绕组和光环中止部分（暂称为光定子），励磁机控制器在概括控制信号和同步发电机作业参数的基础上，将控制信息准确无误地传递到旋转着的IGBT桥上的触发电路，并且能结束逆变灭磁。
50KW静音柴油发电机移动电源
3光电系统的结构是光电系统的底子结构。信息源的被测量经光学系统处理后。被光电探测器接收，以电量方法输出，再经功率放大，得到触发脉冲。
2元件参数的选择和，实验的进程分两步。**步为单相中止式即光定子和光转子都为中止，使得两者的发射和接收，并能的触发IGBT.步把功率为3W的他励交流不可控的励磁机作了的改制，改制为功率为3W，电压为12V的无刷励磁系统，在ne= 14r/min的同轴转子上设备光电系统和励磁功率单元。并与Pw为12W，Uo为22V的同步发电机的转子绕组相接，一同去掉转子绕组的电刷，便得到一个新式无刷励磁系统的同步发电。
在单机正常作业实验中，通过对无刷励磁系统和新式无刷励磁系统的电能质量进行分析，效果后者显着前者。

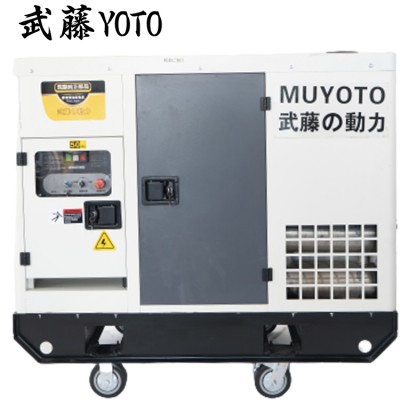

50KW静音柴油发电机移动电源
|
机组型号 |
YOTO58000TLSA-TLSA |
|
|
发 电 机 |
额定功率 |
50KW |
|
额定转速 |
1500r/min |
|
|
额定频率 |
50HZ |
|
|
额定电压 |
400V |
|
|
功率因数cosΦ |
0.8/1 |
|
|
相数 |
3相4线 |
|
|
励磁方式 |
无刷永磁 |
|
|
绝缘等级 |
H |
|
|
防护等级 |
IP23 |
|
|
发 动 机 |
型号 |
4VR160G50LSA |
|
功率 |
60KW |
|
|
额定转速 |
1500r/min |
|
|
启动方式 |
DC24V电马达启动 |
|
|
型式 |
直列、直喷 |
|
|
进气方式 |
涡轮增压 |
|
|
冲程 |
4 |
|
|
气缸数 |
4 |
|
|
气缸直径/行程 |
105/125mm |
|
|
调速方式 |
电子 |
|
|
停机方式 |
电子 |
|
|
曲轴转向 |
逆时针（从功率输出端看出） |
|
|
机油牌号 |
CD 15W/40 GB11122 |
|
|
燃油消耗率 |
≤200g/kw.h |
|
|
机油消耗率 |
≤1.5g/kw.h（75%额定负载时） |
|
|
发 电 机 组 |
额定功率 |
50KW |
|
额定电压 |
400V |
|
|
电流 |
每相72. |
|
|
额定频率 |
50HZ |
|
|
功率因数cosΦ |
0.8/1 |
|
|
冷却方式 |
闭式风扇水冷 |
|
|
油箱容量 |
120L |
|
|
噪音 |
66-68Dba/7m |
|
|
重量 |
800KG |
|
|
外形尺寸 |
2450x950x1270mm |
|
