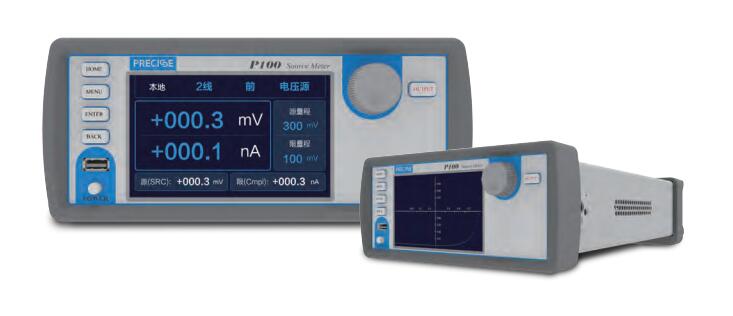

国产P系列源表简介
P系列脉冲源表是普赛斯在直流源表的基础上新打造的一款高精度、大动态、数字触摸源表，汇集电压、电流输入输出及测量等多种功能，大脉冲输出电流达10A，大输出电压达300V，支持四象限工作，因此能广泛的应用于各种电气特性测试中。P系列源表适用于各行各业使用者，特别适合现代半导体、纳米器件和材料、有机半导体、印刷电子技术以及其他小尺寸、低功率器件特性分析。
脉冲源表应用
-
纳米材料特性测试，石墨烯、纳米线等
-
有机材料特性测试，电子墨水、印刷电子技术等
-
能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
-
分立半导体器件特性测试，电阻、二极管、发光二极管、齐纳二极管、PIN二极管、BJT三极管、MOSFET、SIC等
-
传感器特性测试，电阻率、霍尔效应等
脉冲源表特点
-
5寸触摸显示屏全图形化操作
-
内置强大的功能软件，加速用户完成测试，如LIV、PIV
-
源及测量的准确度为0.1%，分辨率5数位
-
四象限工作（源和肼），源及测量范围广：电流低至100pA，电压高至300V
-
小脉冲宽度100uS
-
丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
-
支持USB存储，一键导出测试报告
-
支持多种通讯方式，RS-232、GPIB及以太网
有关对标2600国产P系列源表的更多信息请咨询一八一四零六六三四七六
联系我们：单位名称：武汉普赛斯仪表有限公司
网站：http://.whpssinsm
单位地址：武汉市东湖开发区光谷大道308号光谷动力绿色环保产业园8栋2楼
联系人：陶女士
联系电话：18140663476
027-87993690
工作QQ：1993323884
邮箱：taof@whprecisem
微信公众号：whpssins_com
脉冲源表技术指标
电压及电流精度：(不同型号电压量程有差异，以选型指南为准)
量程技术指标如下：
|
电压 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+volts) |
分辨率 |
准确度±(% rdg.+volts) |
|
300mV |
30uV |
0.1%±300uV |
30uV |
0.1%±300uV |
|
3V |
300uV |
0.1%±500uV |
300uV |
0.1%±500uV |
|
30V |
3mV |
0.1%±3mV |
3mV |
0.1%±3mV |
|
300V |
30mV |
0.1%±30mV |
30mV |
0.1%±30mV |
|
电流 |
源 |
测量 |
||
|
量程 |
分辨率 |
准确度±(% rdg.+A) |
分辨率 |
准确度±(% rdg.+A) |
|
100nA |
10pA |
0.1%±0.5nA |
10pA |
0.1%±0.5nA |
|
1uA |
100pA |
0.1%±3nA |
100pA |
0.1%±3nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±20uA |
10uA |
0.1%±20uA |
|
1A |
100uA |
0.1%±2mA |
100uA |
0.1%±2mA |
|
3A |
300uA |
0.1%±3mA |
300uA |
0.1%±3mA |
|
10A |
1mA |
0.1%±5mA |
1mA |
0.1%±5mA |
脉冲技术指标如下：
|
大电流极限 |
大脉宽 |
大占空比 |
|
100mA@300V |
DC，制 |
|
|
1A@30V |
DC，制 |
|
|
1A@300V |
7mS |
1% |
|
3A@65V |
1.5mS |
1% |
|
10A@30V |
0.8mS |
1.5% |
小可编程脉宽200us，在部分量程上脉宽大于该值；脉宽可编程分辨率20us，脉宽编程精度±10uS。
其它技术指标如下：
源限度：直流模式大输出功率30W，脉冲模式大功率200W，4象限源或肼模式；
过量程： 105%量程，源和测量；
稳定负载电容：<22nF；
宽带噪声(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSE HI之间的大电压为：3V；
FORCR LO和SENSE LO之间的大电压为：3V；
线缆保护电压：输出阻抗1KΩ，输出电压偏移<5mV；
大采样速率：100000 S/s；
触发：支持IO触发输入及输出，触发极性可配置；
输出接口：后面板接口；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz；
工作环境：25±10℃；
尺寸：106mm高 × 255mm宽 × 425mm长；
质保期：1年；
脉冲源表订货信息
|
型号 |
SMU P100 |
SMU P200 |
SMU P300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
测量精度 |
0.1% |
0.1% |
0.1% |
|
大功率 |
30W |
30W |
30W |
|
小电压量程 |
300mV |
300mV |
300mV |
|
大电压量程 |
30V |
100V |
300V |
|
小电流量程 |
100nA |
100nA |
100nA |
|
大电流量程 |
10A |
10A |
10A |
