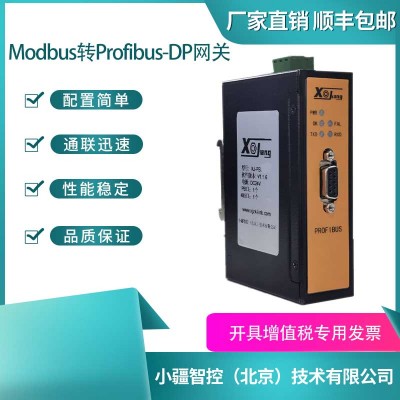

小疆智控Modbus TCP转Profibus-DP网关：
产品型号：GW-PB7011
一、简介：以太网Modbus TCP转PROFIBUS-DP网关是一款针对 Modbus TCP接口设备接入PROFIBUS总线的协议转换网关。在实现Modbus TCP转PROFIBUS协议转换过程中，该网关配置简单灵活，运行十分稳定，真正实现了Modbus TCP转PROFIBUS的功能。
二、 产品特点
1、应用广泛：凡可以做为Modbus TCP/IP客户端的Modbus协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。产品（GW-PB7011）在PROFIBUS一侧只做PROFIBUS的 从站；在Modbus TCP/IP一侧即可做Modbus服务端。
2、应用简单：用户不用了解PROFIBUS和Modbus技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现连接通信。
3、透明通信：用户可以依照PROFIBUS通信数据区和Modbus通信数据区的映射关系，实现PROFIBUS到Modbus之间的数据透明通信。
三、 技术指标
1、GW-PB7011接口在PROFIBUS侧是一个PROFIBUS-DP从站，在Modbus TCP/IP一侧是服务端；接口通过PROFIBUS通信数据区和Modbus数据区的数据映射实现PROFIBUS和Modbus的数据透明通信。
网关GW-PB7011在PROFIBUS一侧是DP从站，在Modbus设备一侧是服务端，通过以太网接口连接到Modbus设备上。
2、GW-PB7011作为MODUBUS服务端，支持03H、04H、05H、06H、0F、10H号功能；
3、PROFIBUS-DP/V0协议符合GB/T 20540-2006： 测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范；
4、PROFIBUS-DP从站，波特率自适应，大波特率12M；
5、PROFIBUS 输入/输出数量可自由设定，大PROFIBUS输入/输出：
① Input Bytes + Output Bytes ≤232Bytes
② Max Input Bytes ≤224Bytes
③ Max Output Bytes ≤224Bytes
6、MODUBUS协议接口是标准以太网接口。
7、供电：24VDC(±25％)，大功率3.5W；
8、工作环境温度：-25～55℃, 湿度≤95%；⑾ 安装：35mm导轨；
9、防护等级：IP20。
