郑州一缆电缆有限公司之变频电机专用电线电缆结构
变频装置的节能效果十分明显，在大功率电机中采用变频调速电机，整个发电机组可节电30%。并且使用变频调速后，实现了电机的软启动，使电机工作平稳，电机轴承磨损减小，延长了电机使用寿命和维护周期。因此，变频调速技术在石油、冶金、发电、铁路、矿山等工业方面得到了广泛的使用。

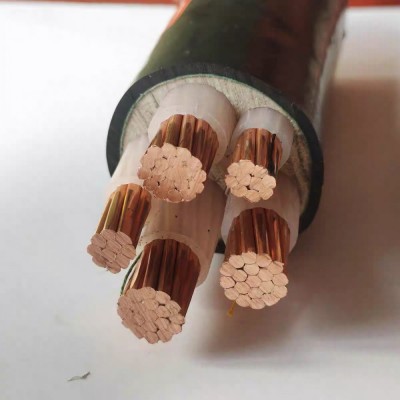

对于1.8/3KW及以下变频电机专用电线电缆，和对称3+1芯和4芯电缆仅可用于主电源的输入缆，但使用对称结构电缆。变频器与变频电机问电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种， 3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆。总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。
1.8/3kV及以下变频电机专用电线电缆的屏蔽一般采用总屏蔽， 6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。
对于6/10kV变频电机专用电缆，该电缆结构与6/10kV普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。
6/10kV变频电机专用电缆，考虑到电缆在使用过程中经常受到径向外力作用，在电缆屏蔽层外增加镀锌钢带铠装层(在屏蔽层和钢带铠装层之间加隔离套)。钢带铠装主要是作为电缆的径向机械保护层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。
