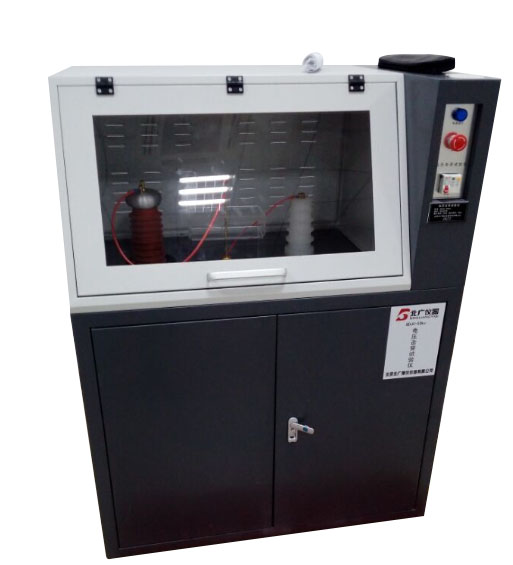

板材电气强度试验仪可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。
本设备主要由：
升压系统(高压变压器)、测量系统、A/D转换器、放电系统、电极、油箱、电极定位架、计算机数据处理系统、软件等组成，计算机--A/D转换器--测量控制系统--调压装置--升压变压器--试样。高压变压器主要产生试样所需的直流电压，调压器用于调节升压变压器输入端电压以产生高压所需的输入电压，电压测量主要是从高压变压器测量端测量，高压变压器测量端和高压端是线性的，放电系统在试验做完以后自动放电，以免产生放电对人身的危害；
适用材料：
用于固体绝缘材料在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间，如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。
技术指标
1、输入电压AC220V50Hz
2、输出电压AC：0～20kV；DC：0～20kV
3、输出功率2kVA
4、测量范围AC～20kV；DC～20kV
5、测量误差≤2％
6、升压速率1kV/s～5kV/s
7、耐压时间0～6H
8、漏电流1～30mA可由计算机软件自由进行设定
9、电源交流220V±10%的单相交流电压和50Hz±1%的频率
10、试验环境温度：15～30℃，相对湿度：0～85%能够稳定运行。
11、外形尺寸长×宽×高：800mm×800mm×1450mm
12、设备自重100Kg
13、仪器需要单独接地，接地附合标准要求，金属棒深埋地下至少要1.5米以下
试验准备和环境：
1．试样的处理
⑴用绸布蘸对试样无腐蚀作用的溶剂,擦净试样。
⑵预处理和条件处理：处理条件和方法可根据产品的性能要求从本标准附录表1和表2中选取。有特殊要求的可由产品标准另行规定。
⑶绝缘材料的电气强度随温度和含水量而变化。除被试材料已有规定外者，试样应在23±2℃，相对湿度（50±5）%的条件下处理不少于24h。
⑷经过受潮或浸液体媒质的试样在试验前应用滤纸轻轻吸去液滴，从试样取出到试验完毕不应超过5分钟。
⒉ 媒质：
⑴气体媒质：采用空气，如有闪络可在电极周围加柔软硅橡胶防飞弧圈。防飞弧圈与电极之间有一毫米左右的环状间隙，环宽30mm。
⑵液体媒质：常态试验及90℃以下的热态试验采用清洁的变压器油，90℃至300℃以内的热态试验采用清洁的过热气缸油。
⒊试验环境：
⑴常态试验环境：温度为20±5℃，相对湿度为65±5%。
⑵热态试验或潮湿环境试验条件由产品标准参照录中表2予以规定。
击穿的判断：试样沿施加电压方向及位置有贯穿小孔、开裂、烧焦等痕迹为击穿，如痕迹不清可用重复施加试验电压来判断。
基本功能：
电压击穿试验仪由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，。
试验方式：
1、绝缘试样空气中击穿、耐压试验或阶梯试验；
2、绝缘试样浸油中击穿、耐压试验或阶梯试验；
注：根据用户要求，可定制其他试验方式。
试验软件：
1、试验软件是我公司 研发的功能强大、操作简单、显示直观的试验软件系统；
2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；
3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；
4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；
5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；
6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；
7、可设置操作口令，做到专机专人操作，避免无关人员误操作；
8、试验报告格式灵活可变，适用于不同用户的不同需求；
9、可对一组试验中曲线数据的有效与否进行人为选定；
10、试验结果数据可导入EXECL,WORD文档编辑；
11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；
12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；
主要配置：
1、 试验主机一台
2、 10万伏电压击穿试验仪高压发生器一台
3、全自动微电脑电压调压装置一套(串口方式)
4、步进电机一台
5、控制系统一套
6、电压及电流采集模块一套
7、过流保护装置一套
8、 试验用电极 ￠25mm两个 ￠75mm一个(可根据材料定制)
9、 试验用油盒一只：材质为有机玻璃
10、放一支
11、电压击穿计算机测控软件一套
12、计算机一台
13、彩色喷墨打印机一台
14、一级计量鉴定质检证书一份
15、产品使用说明书一份
16、数据线一套
17、合格证一份
交直流试验的切换
1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。
2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。
3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。
4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。
