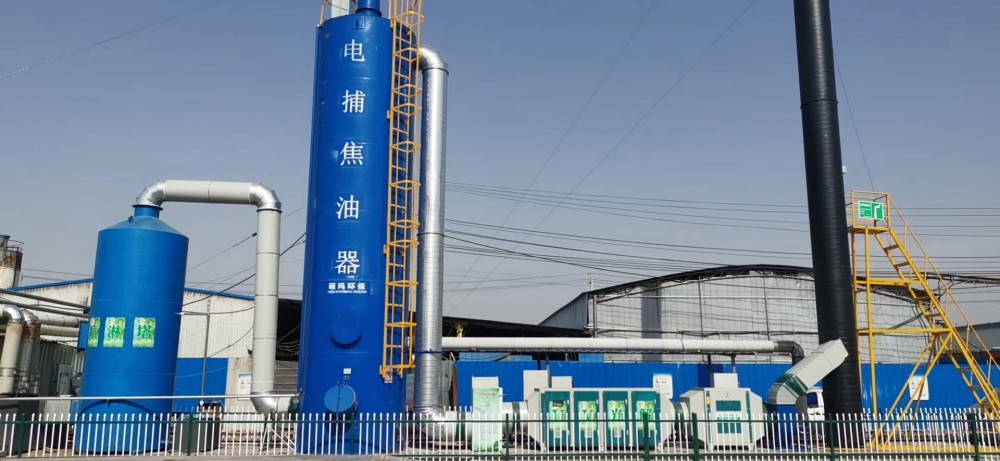

电捕焦油器采用圆筒体结构,内部为直立式管束状结构,在每个圆管中间悬挂一根放电级,管束壁为沉降级,下端设有储油槽。其工作原理为当发生炉煤气进入电捕焦油器后会通过强电场,由于电离使得煤气中大部分的粉尘以及焦油带负电,而管束壁为正极,所以粉尘以及煤焦油向管束壁移动并流至储油槽被收集起来。通常电捕焦油器的加直流电压为50-60kv,工作电流为200-300ma,煤气流速约为1.5m/s,煤气脱焦除尘效率在98%左右。
蜂窝式电捕焦油器其优势如下:
(1)、高压瓷瓶箱加装防尘防水装置,有效确保高压瓷瓶避免二次污染,从而使高压瓷瓶能长期高效稳定的工作在复杂的工况环境中。
(2)、高压绝缘瓷瓶委托西安电瓷研究院设计制作,使高压瓷瓶从原有的耐压100KV上升到现在的300KV 。
(3)、悬挂系统采用分体悬挂,独立调节。每一根电极丝为一个独立的工作单元,可使每一根电极丝都处于优秀放电状态,从而确保设备高效运行。
(4)、电极丝组件均为316L不锈钢制作,在确保强度的情况下也增加了电极丝的使用寿命,且电极丝连接为面接触,解决了断丝问题。
(5)、电晕系统增设稳定装置,使电极丝与极板保持优秀工作位置,减小气(气量变化)冲击的摆幅,使电压维持在高电位稳态工作状态 。
(6)、增设新型"异型气体分布器",使气体二级分布,均匀的进入电场工作区,无气流短路现象。
(7)、塔内设有焦油分流装置,避免了因焦油粘度太大造成的高压正负极短路 (8)、塔内装有消防灭火装置,且塔顶装有防爆装置,安全性能好。
(9)、电控系统设计合理,在过流、欠压、氧含量超标等故障时可声、光报警,且自动切除高压电源。
工艺参数:
1、蜂窝式电捕焦油器工作电压45—60KV,电流300—800mA;
2、蜂窝式电捕焦油器煤气入口含氧≤1.8%;
3、蜂窝式电捕焦油器90—110℃;
4、蜂窝式电捕焦油器工作温度80—100℃;
5、蜂窝式电捕焦油器工作压力小于0.03Mpa;
6、绝缘箱保温蒸汽压力控制在0.4—0.5 Mpa。
