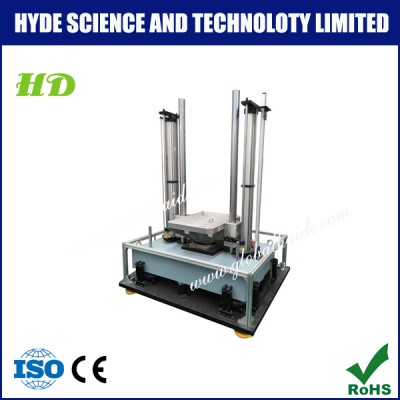

KCT11系列气压驱动垂直冲击碰撞试验台
KCT11系列是全气压驱动垂直冲击、碰撞试验系统，是一种设计新颖、自动化程度高、性好，操作简单、维护方便的冲击、碰撞试验设备。系统可执行常规的半正弦波、后峰锯齿波、方波等波形的冲击试验。既可满足冲击试验要求又可满足碰撞试验要求。系统集成了冲击碰撞控制测量仪，将冲击与碰撞功能进行了有效的整合，功能完善可靠。
技术参数:
|
型号 |
KCT11-25 |
KCT11-50 |
|||
|
额定负载 (kg) |
25 |
50 |
|||
|
台面尺寸 (mm) |
350*300 |
500*500 |
|||
|
冲击波形 |
半正弦 |
后峰锯齿 |
半正弦 |
后峰锯齿 |
梯形 |
|
冲击峰值加度 (m/s2) |
100~8500 |
100~2000 |
100~7000 |
100~2000 |
150~1000 |
|
冲击脉冲持续间 (ms) |
40~0.8 |
18~3 |
40~1 |
18~3 |
12~6 |
|
碰撞波形 |
半正弦波 |
||||
|
碰撞峰值加速度 (m/s2) |
50~1500 |
50~1000 |
|||
|
碰撞脉冲持续间 (ms) |
30~3 |
30~3 |
|||
|
外形尺寸 (mm) |
900*800*2000 |
1300*1000*2100 |
|||
|
台体重量 (kg) |
1000 |
1800 |
|||
|
大频次 (次/分) |
100 |
80 |
|||
|
台体电源要求 |
AC 220V±10%, 50Hz, 2kVA |
||||
|
空压机电源要求 |
AC 220V±10%, 50Hz, 3kVA 或 AC 380V±10%, 三相, 50Hz, 5kVA |
||||
|
气源条件 |
气源输出压力不大于1.0MPa, 若试验室内没有气源，则需要选配空气压缩机；若有气源，但对碰撞试验频次要求较高的情况下，则需要选配相应的储气罐。 |
||||
|
环境温度 (℃) |
0~40℃ |
||||
|
湿度 (%) |
≤90% (25℃), 不结露 |
||||
