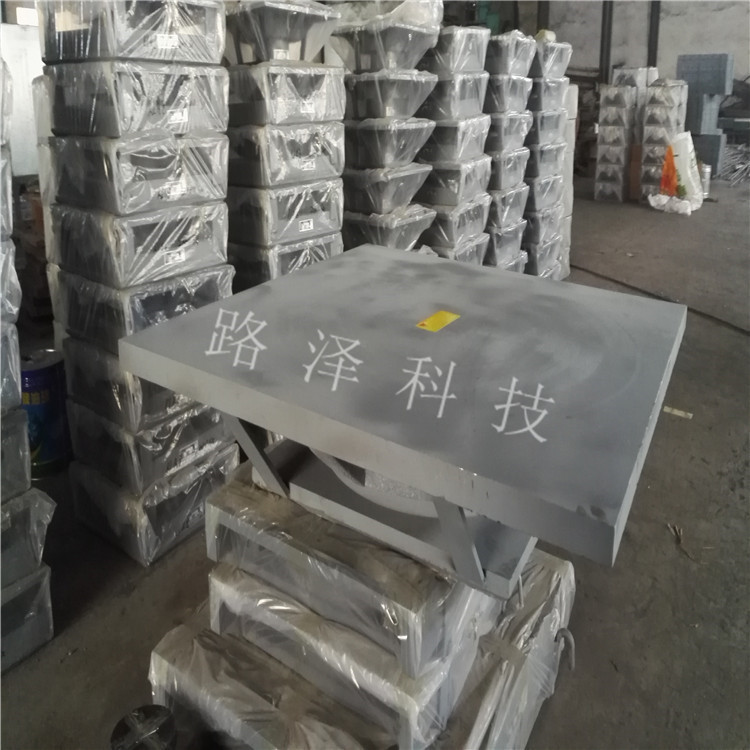

成品抗震球铰支座深化设计图纸

成品抗震球形支座厂家,成品铰支座深化设计多年经验,球型钢支座质量值得信赖。

一件优质的产品，从原料到成品都应该是经得起考验的，我们坚信唯有质量过硬才能走的更远。

我公司生产的所有支座从原材料选购-加工-组装-喷漆每道工序都严把质量，铸钢件都是用的zui好的，稍微小规模的厂家所用的不是钢板拼的是铸件没有退火，价格便宜且工期短，所以大家在采购支座时一定要擦亮双眼，不要只图便宜。

钢结构支座选用时应注意的事项：

1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。

2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。

3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。

成品抗震球铰支座深化设计图纸

成品抗震球铰支座构造：

球形支座有下支座凹板、球冠衬板、上支座滑板、聚四滑板(平面和球面各一块)及橡胶密封圈和防尘罩等部件组成。

球冠衬板是球形支座的核心，它的平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。

下支座凹板由钢板或铸件制成，主要起固定球面四氟板的作用并将支座反力分散传递到桥墩、桥台上。

平面四氟板和球面四氟板是支座的主要滑动部件，在四氟板表面用专用模具压制成硅脂贮油坑，并涂以295硅脂，以减少四氟板的滑动摩擦及磨耗。平面四氟板与上支座板的不锈钢板之间的滑动能满足支座的位移需要，其工作原理与盆式橡胶支座完全一致。
