振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。
♥结构特点

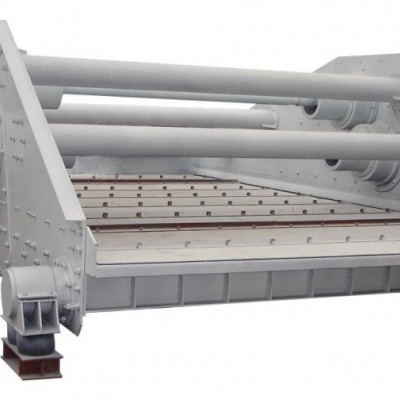

ZKS系列直线振动筛是在吸收新技术、新结构的基础上，结合我国生产发展的实际需要而设计制造的。该系列分单层直线振动筛（ZKS）和双层直线振动筛（2ZKS）两大系列，可根据需要选用具体型号。
•筛机主要由筛箱、激振器、支承系统及电机组成；
•块偏心式激振器通过加减配重板，在一定范围内可调整振幅；
•采用双电机同步原理；
•采用挠性联轴器联接激振器及电机，中间轴可采用万向联轴器；
•采用橡胶弹簧减振；
•采用扭剪型较高强度螺栓联接横梁及侧板；
•采用尼龙螺母防松等技术。
ZKS系列直线振动筛技术参数
|
型号 |
筛面 |
处理量t/h |
电动机 |
单支点较大 动负荷N |
||
|
倾角° |
筛孔尺寸mm |
型号 |
功率Kw |
|||
|
ZKS 1230 |
0-5 |
0.5-50 |
20-40 |
YI32M1-6 |
2×4Kw |
2670 |
|
ZKS1236 |
0-5 |
0.5-50 |
20-40 |
Y132M1-6 |
2×4Kw |
3500 |
|
ZKS1248 |
0-5 |
0.5-50 |
20-50 |
Y132M1-6 |
2×4Kw |
4150 |
|
ZKS1536 |
0-5 |
0.5-50 |
35-80 |
Y132M1-6 |
2×4Kw |
4250 |
|
ZKS 1548 |
0-5 |
0.5-50 |
35-90 |
Y132M2-6 |
2×5.5Kw |
4800 |
|
ZKS 1645 |
0-5 |
0.5-50 |
40-90 |
Y132M1-6 |
2×5.5Kw |
4980 |
|
ZKS1836 |
0-5 |
0.5-50 |
50-90 |
Y132M2-6 |
2×5.5Kw |
5090 |
|
ZKS1848 |
0-5 |
0.5-50 |
60-100 |
Y132M2-6 |
2×5.5Kw |
5500 |
|
ZKS2060 |
0-5 |
0.3-50 |
70-150 |
Y132L-6 |
2×11Kw |
6150 |
|
ZKS2148 |
0-5 |
0.3-50 |
70-130 |
Y160M-6 |
2×7.5Kw |
6200 |
|
ZKS2160 |
0-5 |
0.3-50 |
70-130、70-150 |
Y160M-6 |
2×7.5Kw |
6950 |
|
ZKS2448 |
0-5 |
0.3-50 |
80-150 |
Y160M-6 |
2×7.5Kw |
7100 |
|
ZKS2460 |
0-5 |
0.3-50 |
80-170 |
Y160L-6 |
2×11Kw |
8400 |
|
ZKS3060 |
0-5 |
0.3-50 |
100-200 |
Y180L-6 |
2×15Kw |
11055 |
|
ZKS3660 |
0-5 |
0.3-50 |
120-240 |
Y200L1-6 |
2×18.5Kw |
14575 |
