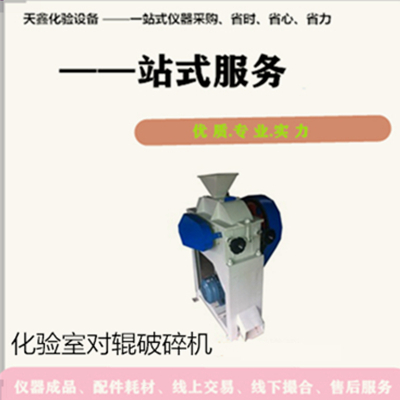

对辊破碎机|双辊破碎机
鹤壁伟琴仪器XPZ对辊（或双辊）破碎机适用于细碎各种中等或低硬度的物料。其抗压强度一般在700kg/cm2以下。该类破碎机按其轧辊尺寸、入料口尺寸、入料粒度、排料粒度呵效率等的不同而分为不同类型，但它们的工作原理和基本结构相同。
一、对辊破碎机双辊破碎机工作原理和结构1．工作原理该种机械的主要工作部件是两根水平轴上平行安装的两个作相对转动的轧辊，物料进入破碎腔被轧辊轧碎后，通过两轧辊间的缝隙进入接料斗，调节缝隙大小即可改变排料粒度。
2．结构对辊破碎机一般分为箱盖、箱体、轧辊、传动机构、间隙调节机构、弹簧压紧机构机座等部分构成。
(1)箱盖。箱盖包括箱盖、给料斗、给料斗插板和夹板等。给料斗插板用以控制给料口尺寸，从而控制给料速度；夹板用以控制物料流向，防止流到轧辊外和物：损箱体。
(2)箱体。箱体两侧装有弹簧压紧机构和间隙调节机构，体内装有两个轧辊
(3)轧辊。主动轧辊包括主动轴、轧辊、胶带轮、轴承、底部带槽的轴承座和链轮：主动轴的一端装胶带轮，另一端装链轮，中间装轧辊并由轴承座固定在机座上。从动轧辊包括从动轴、轧辊、轴承、底部带槽的轴承座和链轮等。从动轴（副轴）装有链轮，中间装有轧辊。
双辊破碎机传动机构包括电动机、胶带轮、链轮、中介链轮（张紧轮）。电动机带轮和胶带带动主动轧辊转动，后者通过链轮带动中介链轮（张紧轮），它再带动从动轧辊沿与主动轧辊转向相反的方向转动。
间隙调节机构。该机构由手轮、调节螺栓、锁紧螺母及滑螺杆组成，装在主动轧辊轴承座底面导向键槽右部。旋动手轮可使主动轧辊沿导向键槽滑动，从而改变轧辊间间隙
弹簧压紧机构。该机构由压紧弹簧、弹簧座、调节螺杆及紧锁螺母等组成。它平装在从动轧辊轴承座侧面的圆形槽内，其作用是当较硬的非破碎物进入破碎腔时，弹簧被压缩从动轧辊沿导向键左移，轧辊间缝隙增大、非破碎物被排出。
对辊破碎机主要技术参数 型号 XPZ250×150 XPZ-200x125 XPZ-200x75
轧辊尺寸/mm Φ250×150 Φ200×125 Φ200x75
给料粒度/mm<13
排料粒度/mm<3—1
生产率(kg．h)400-300 350～250 300一200
轧辊转速／(r．min-1)400 400 400
电动机型号Y112M-4 YIOOLl-4 Y90L
电动机功/kW4 3 1.5
电源电压/v三相380
外形尺寸/mm750x500x900 750x500x870 640×455
质量/kg350 350 230．
对辊（或双辊）破碎机安装、使用和维护、安装与检查
本机应水平安装在混凝土的地基上并用地脚螺栓固定牢靠；好在混凝土基础上垫以硬木板或其他缓振材料，减少振动和噪音。
检查各紧固件是否牢固，如有松动，应予固紧。I打开胶带罩，检查传送胶带是否良好，如有损坏应及时更换；擦净胶带及胶带轮上油污。同时检查并调整胶带的张紧程度。胶带的张紧度以用手指用力下压胶带张紧边，其挠度为15—20mm为宜。
打开链盒，检查链轮对称中心线是否在同一平面，同时检查链轮张紧程度，如需要调整，可先松开中介链轮固定螺栓，然后移动中介轮位置至张紧度合适处。
检查并调整弹簧压紧机构。调整时，先松开调节螺栓上紧锁螺母，然后用扳手转动开调节螺栓，使弹簧对从动轧辊轴承座有一定压力，压力大小根据破碎粒度要求而定，然后拧紧紧锁螺母。
检查与调节轧辊间隙。调节时，先松开调节机构紧锁螺母，同时用两手旋动两个手轮使主动轧辊轴承座沿导向键移动至间隙符合要求，然后锁紧螺母。
