XGNS系列斜管浓缩设备
▍产品简介
XGNS型斜管浓缩机主要用于煤矿、冶金、电厂等行业的煤泥水、尾矿浆等浓缩、澄清。澄清后的溢流水可用于工业循环用水。浓缩后的底流可排至室外场地积存，或排至进一步脱水设施脱水。
▍技术特点

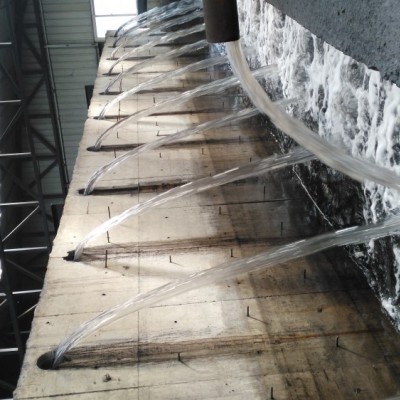

•斜管沉淀是一项较成熟的技术，斜管浓缩机采用斜管浅层沉淀技术原理，增加了沉淀面积，缩短了沉降距离。
•由浓缩池、斜管、环形刮泥机组成。与普通只依靠重力沉淀的浓缩机、沉淀池相比，具有如下技术特点：
结构紧凑、占地小、单位处理量是平流沉淀池的2-4倍。
长池型斜管浓缩池尺寸
|
规格 |
XGNSc-40 |
XGNSc-50 |
XGNSc-80 |
XGNSc-100 |
XGNSc-120 |
|
A m |
8 |
10 |
15 |
20 |
24 |
|
B m |
10.4 |
12.4 |
17.4 |
22.4 |
26.4 |
|
C m |
5 |
5 |
5 |
5 |
5 |
|
H m |
6.03 |
6.03 |
6.03 |
6.03 |
6.03 |
|
处理量m3/h |
150～200 |
200～250 |
250～350 |
350～500 |
500～600 |
锥斗型斜管浓缩池尺寸
|
规格 |
XGNSz-16 |
XGNSz-22 |
XGNSz-25 |
XGNSz-30 |
|
A mm |
4000 |
4700 |
5000 |
5500 |
|
B mm |
4250 |
4950 |
5250 |
5750 |
|
a mm |
190 |
190 |
190 |
190 |
|
b mm |
380 |
380 |
380 |
380 |
|
c mm |
120 |
120 |
120 |
120 |
|
d mm |
150 |
150 |
150 |
150 |
|
h mm |
3400 |
4010 |
4270 |
4700 |
|
h1 mm |
6100 |
6100 |
6100 |
6100 |
|
h2 mm |
7900 |
7900 |
7900 |
7900 |
|
处理量m3/h |
60～80 |
80～100 |
100～200 |
130～150 |
