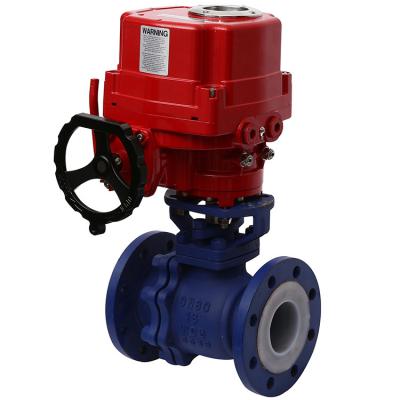

防爆电动法兰衬氟球阀 产品概述
本公司引进研发的Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蚀性和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC/380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
防爆电动法兰衬氟球阀 主要技术参数及性能指标
| 公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公称压力(MPa) |
PN1.0、1.6MPa |
| 泄漏量 |
软密封：零泄漏 |
| 阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
| 阀芯形式 |
“O”型球形阀芯 |
| 密封填料 |
聚四(PTFE) |
| 连接形式 |
法兰 |
| 可调范围 |
DN15-65 |
DN80-300 |
| 250:1 |
350:1 |
| 基本误差 |
±1% |
| 死区 |
≤1% |
| 回差 |
≤1% |
| 适用温度 |
密封面 |
| PTFE≤180℃ |
| 配置执行机构 |
可配EI-TORK,EXI-TORK等系列角行程电动执行机构 |
| 控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
防爆电动法兰衬氟球阀 执行器技术参数
| 执行器类别 |
引进型EI-TORK系列执行器参数 |
引进型EXI-TORK系列执行器参数 |
| 电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC |
| 输出力矩 |
50N·M～2000N·M |
50N·M～4000N·M |
| 动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
| 控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
| 动作时间 |
15秒/30秒/60秒 |
18S～112S |
| 保护装置 |
过热保护 |
内置过热保护、过载保护 |
| 环境温度 |
-30°～60° |
-20℃～+70℃ |
| 手动操作 |
同附带手柄操作 |
机械离合机构，配手作 |
| 机械限位 |
电气、机械二重限位 |
电气、机械二重限位 |
| 防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
| 防爆等级 |
无防爆 |
ExdⅡ BT6,ExdⅡ CT5 |
| 位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
| 驱动电机 |
8W/E |
鼠笼式异步电机 |
| 进线接口 |
2个 G1/2〞M18*1.5 |
2个 PF 3/4” |
| 壳体材料 |
铝合金 |
铝合金 |
| 外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和定位。
防爆电动法兰衬氟球阀 主要零件材料
| 零件名称 |
材料 |
| 阀体、阀盖 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
| 球体 |
2C+氮化处理+46 |
304+46 |
316+46 |
316L+46 |
| 阀杆 |
2C+46 |
304+46 |
316+46 |
316L+46 |
| 阀座密封圈 |
PTFE、碳素纤维＋PTFE |
| 密封填料 |
V型聚四填料 |
防爆电动法兰衬氟球阀 设计规范
| 设计与制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
| 法兰尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 |
JB/T 9092、API 598、GB/T13927
|
