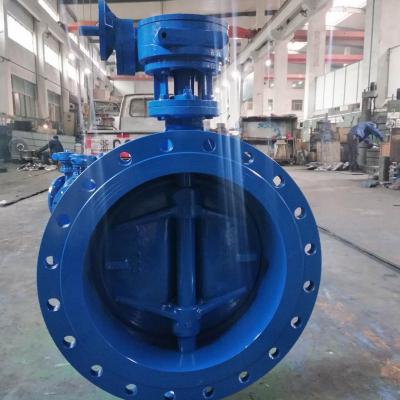

DS943H电动双向压蝶阀系列产品，属长寿命、节能型电动蝶阀。电动双向压蝶阀其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。电动双向压蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此电动双向压蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、永嘉县阀门制造 DS943H电动双向压蝶阀特点
由于电动双向压蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、电动双向压蝶阀 技术参数
|
阀体形式 |
直通铸造阀 |
|
公称通径 |
DN50～1600mm |
|
公称压力 |
PN1.0、1.6、2.5 |
|
法兰标准 |
JB、ANSI、GB、HG、JIS等 |
|
连接形式 |
法兰式、对夹式 |
|
压盖型式 |
压板压紧式 |
|
密封填料 |
V型聚四填料、柔性石墨填料 |
|
阀板形式 |
蝶形 |
|
流量特性 |
开关型(线性)、调节型(等百分比) |
|
执行器型号 |
DZW、CHR、381R、HQ、Q型 |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
四、 零件材料
|
零件名称 |
材料 |
|
阀体 |
铸铁、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢、不锈钢、铬钼钢 |
|
密封圈 |
不锈钢与耐高温板组合成多层次 |
|
阀杆 |
2C、1C不锈钢、铬钼钢 |
|
轴承 |
奥氏体不锈钢、304氮化 |
|
填料 |
柔性石墨 |
五、 性能规范
|
公称通径 |
DN(mm) |
50～1000 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
渗漏率 |
＜0.1×DNmm3/s (符合GB/T13927-92标准) |
||||
|
适用温度 |
碳钢:-29℃～425℃ 不锈钢-40℃～600℃ |
||||
|
适用介质 |
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等 |
||||
|
驱动形式 |
蜗杆蜗轮传动、气传动、电传动 |
||||
