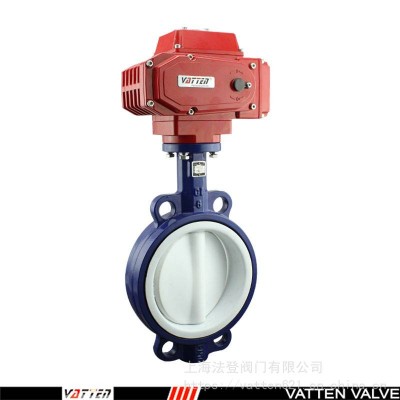

上海法登电动衬氟蝶阀 电动包胶蝶阀执行器 德国VATTEN
上海法登电动衬氟蝶阀 电动包胶蝶阀执行器 德国VATTEN
对夹式蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性，蝶阀体积小，占用空间小。密封性好，具体选用的时候，还是根据介质、温度、压力等来选型，对夹式蝶阀的安装是用双头螺栓将阀门连接在两管道法兰之间。
蝶阀构成部件主要由阀体、阀杆、阀芯和阀座组成。阀体呈圆筒形，轴向长度短，内置蝶板。
结构特点：
1、蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控 制特性和关闭密封性能。
2、蝶阀可以运送泥浆，在管道口积存液体少。 低压下，可以实现良好的密封。 调节性能好。
3、蝶板的流线型设计，使流体阻力损失小，可谓是一种节能型产品。
4、阀杆为通杆结构，经过调质处理，有良好的综合力学性能和抗腐蚀性，抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行，阀杆的填料不易破坏，密封可靠。与蝶板锥销固定，外伸端为防冲出型设计，以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
一、阀体采用环氧树脂涂层，不容易掉漆
阀体材质分为：铸铁、铸钢（WCB）、不锈钢、铝合金（ADC12）、PVC
1、铸铁：CI 灰铸铁（易断裂）、 DI球墨铸铁（强度度较好，可代替WCB）
2、WCB：铸钢，货期久，16KG以内可用DI代替
3、不锈钢：304、316、304L、316L
4、铝合金：代号ADC12，铝合金蝶阀也叫防结露阀，一般用在较轻的PVC管道上防结露的特点体现在空调水系统的应用上，室内外温差大，水珠易凝结，选用铝合金材质可避免此现象，避免渗透。
5、塑料：（一般耐压为6KG左右，10KG以上建议客户使用铝合金替换 ）
UPVC，:耐弱酸弱碱，抗冲强度高，流体阻力小 质地轻 密封性好
PP：耐、酸、耐腐蚀,
CPVC：耐热性、耐酸、碱、盐、氧化剂等的腐蚀
二、阀板材质：
1、阀板：尼龙板、 铸钢、不锈钢（304,316,304L,316L）、球铁电镀 （电镀板）、UPVC、CPVC、 PP、铝青铜(常用于海水淡化)、双向钢2507、双相钢1.4529
三、阀座材质：阀座：EPDM、PTFE、丁晴橡胶（NBR）、VITON
1. EPDM（三元乙丙）：黑色、软密封，温度：-15~85℃
性能：耐氧化、抗臭氧和抗侵蚀的能力，但遇油易老化
2. NBR（丁晴橡胶)：NBR具有优良的耐油性,其耐油性仅次于聚橡胶和氟橡胶，并且具有的耐磨性和气密性。
3. PTFE（聚四氟乙稀，俗称塑料王）：白色、软密封，温度：-20~150℃ 性能：耐热性，耐磨损，耐腐蚀，不粘性，比较硬，一般过粉末，颗粒都可以
4. VITON：黑色、软密封，温度：-15~200℃，化学稳定性佳，耐高温优异（氟橡胶的耐高温性与硅橡胶一样），耐老化性能好
5. 硅橡胶：除强碱、外不与任何物质发生反应无害无味，化学性质稳定，多用于卫生食品行业。
优点：
1、启闭方便迅速、省力、流体阻力小，可以经常操作。
2、结构简单，外形尺寸小，结构长度短，体积小，重量轻，适用于大口径的阀门。
3、可以运送泥浆，在管道口积存液体***少。
4、低压下，可以实现良好的密封。
5、调节性能好。
6、全开时阀座通道有效流通面积较大，流体阻力较小。
7、启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反， 因而启闭较省力。
8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
9、安装方便。
10、操作灵活省力，可选择手动、电动、气动、液压方式。
四、阀门选用
阀体：球墨铸铁、碳钢、SS304、SS316
阀板：304、尼龙板、球铁板、316、316L、1.4529、2507
阀座：EPDM
温度：-15~85℃
双法兰连接
蝶阀可配气动，电动，手动，DN150以下可配手柄，DN150以上配用涡轮（材质一般是铝合金）
法兰式蝶阀阀门上带有法兰，安装时：用螺栓将阀门上两端法兰连接在管道法兰上
