止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
止回阀的安装应注意以下事顶：1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。 2、安装时注意介质流动的方向应与阀体所飘箭头方向一致。3、升降式垂直瓣止回阀应安装在垂直管道上。 4、升降式水平瓣止回阀应安装在水平管道上。

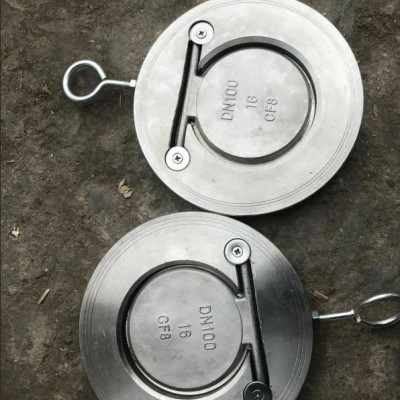

板式止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
板式止回阀标准产零件材料组合
|
阀体 |
不锈钢 |
|
阀板 |
|
|
O-型环 |
乙丙橡胶 |
|
螺钉垫圈 |
|
|
吊环 |
|
三、不锈钢对夹板式止回阀主要尺寸
|
Size |
B |
A(N F) |
L |
C |
Weight |
|
||||||||||
|
NF |
NF |
NF |
NF |
NF |
PN6 |
PN10 |
PN16 |
PN25 |
PN40 |
|
|
|||||
|
DN40 |
1 1/2″ |
23 |
88 |
93 |
16 |
16 |
22 |
76.5 |
|
|
|
|
|
|
||
|
DN50 |
2″ |
33 |
98 |
108 |
93 |
|
|
|
|
|
|
|
|
|
||
|
DN65 |
2 1/2″ |
41 |
118 |
128 |
113.8 |
|
|
|
|
|
|
|
|
|
||
|
DN80 |
3″ |
54 |
134 |
144 |
128 |
|
|
|
|
|
|
|
|
|
||
|
DN100 |
4″ |
71 |
154 |
164 |
171 |
170 |
144.5 |
|
|
|
|
|
|
|
||
|
DN125 |
5″ |
92 |
184 |
193 |
196 |
23 |
173.5 |
|
|
|
|
|
|
|
||
|
DN150 |
6″ |
112 |
209 |
220 |
228 |
19 |
19 |
24 |
197.4 |
|
|
|
|
|
||
|
DN200 |
8″ |
155 |
264 |
275 |
288 |
291 |
28 |
28 |
30 |
254.5 |
|
|
|
|
||
|
DN250 |
10″ |
201 |
319 |
330 |
343 |
354 |
32 |
32 |
39 |
306.5 |
|
|
|
|
||
|
DN300 |
12″ |
240 |
375 |
380 |
403 |
420 |
38 |
38 |
53 |
357.5 |
|
|
|
|
||
|
DN350 |
14″ |
270 |
425 |
440 |
460 |
477 |
408.5 |
|
|
|
|
|
|
|
||
|
DN400 |
16″ |
311 |
470 |
493 |
517 |
549 |
48 |
48 |
448 |
|
|
|
|
|
||
|
DN450 |
18″ |
360 |
529 |
543 |
567 |
574 |
77 |
498.5 |
|
|
|
|
|
|
||
|
DN500 |
20″ |
410 |
579 |
598 |
627 |
630 |
58 |
58 |
86 |
550.5 |
|
|
|
|
||
|
DN600 |
24″ |
490 |
683 |
697 |
733 |
|
68 |
68 |
68 |
110 |
665.5 |
|
|
|
||
