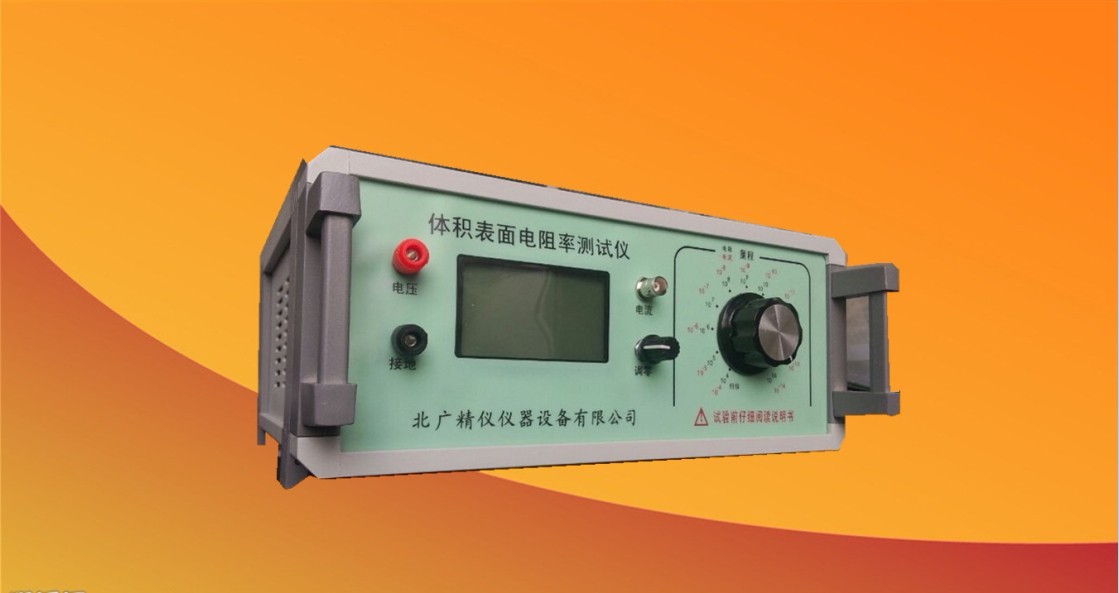

固体、液体、粉体体积表面电阻率测试仪

固体、液体、粉体体积表面电阻率测试仪具有精度高、显示迅速、性好稳定、读数方便， 适用于橡胶、塑料、薄膜、及粉体、液体、及各种绝缘材料体积和表面电阻、电阻率的测定。

固体、液体、粉体体积表面电阻率测试仪测量技术

a.通常，绝缘材料用于电气系统的各部件相互绝缘和对地绝缘，固体绝缘材料还起机械支撑作用。一般希望材料有尽可能高的绝缘电阻，并具有合适的机械、化学和耐热性能。

b.绝缘材料的电阻率一般都很高，也是传导电流很小。如果不注意外界因素的干扰和漏电流的影响，测量结果会发生很大的误差。同时绝缘材料本身的吸湿性和环境条件的变化对测量结果也有很大影响。

c.影响体积电阻率和表面电阻率测试的主要因素是温度和湿度、电场强度、充电时间及残余电荷等。体积电阻率可作为选择绝缘材料的一个参数，电阻率随温度和湿度的变化而显著变化。体积电阻率的测量常常用来检查绝缘材料是否均匀，或者用来检测那些能影响材料质量而又不能用其他方法检测到的导电杂质。

d.由于体积电阻总是要被或多或少地包括到表面电阻的测试中去，因此只能近似地测量表面电阻，测得的表面电阻值主要反映被测试样表面污染的程度。所以，表面电阻率不是表征材料本身特性的参数，而是一个有关材料表面污染特性的参数。当表面电阻较高时，它常随时间以不规则的方式变化。测量表面电阻通常都规定1min的电化时间。

（1）温度和湿度：固体绝缘材料的绝缘电阻率随温度和湿度的升高而降低，特别是体积电阻率随温度改变而变化非常大。因此，电瓷材料不但要测定常温下的体积电阻率，而且还要测定高温下的体积电阻率，以评定其绝缘性能的好坏。由于水的电导大，随着湿度增大，表面电阻率和有开口孔隙的电瓷材料的体积电阻率急剧下降。因此，测定时应严格地按照规定的试样处理要求和测试的环境条件下进行。

（2）电场强度：当电场强度比较高时，离子的迁移率随电场强度增高而增大，而且在接近击穿时还会出现大量的电子迁移，这时体积电阻率大大地降低。因此在测定时，施加的电压应不超过规定的值。

（3）残余电荷：试样在加工和测试等过程中，可能产生静电，电阻越高越容易产生静电，影响测量的准确性。因此，在测量时，试样要彻底放电，即可将几个电极连在一起进行短路。

（4）杂散电势的消除：在绝缘电阻测量电路中，可能存在某些杂散电势，如热电势、电解电势、接触电势等，其中影响大的为电解电势。用高阻计测量表面潮湿的试样的体积电阻时，测量极与保护极间可产生20mv的电势。试验前应检查有无杂散电势。可根据试样加压前后高阻计的二次指示是否相同来判断有无杂散电势。如相同，证明无杂散电势；否则应当寻找并排除产生杂散电势的根源，才能进行测量。

（5）防止漏电流的影响：对于高电阻材料，只有采取保护技术才能去除漏电流对测量的影响。保护技术是在引起测量误差的漏电路径上安置保护导体，截住可能引起测量误差的杂散电流，使之不流经测量回路或仪表。保护导体连接在一起构成保护端，通常保护端接地。测量体积电阻时，三电极系统的保护极是保护导体。此时要求保护电极和测量电极间的试样表面电阻高于与它并联元件的电阻10～100倍。线路接好后，应首先检查是否存在漏电。此时断开与试样连接的高压线，加上电压。如在测量灵敏度范围内，测量仪器指示的电阻值为大，则线路无漏电，可进行测量。

（6）条件处理和测试条件的规定:固体绝缘材料的电阻随温度、湿度的增加而下降。试样的预处理条件取决于被测材料，这些条件在材料规范中规定。推荐使用GB10580《固体绝缘材料在试验前和试验时采用的标准条件》中规定的预处理方法。可使用甘油—水溶液潮湿箱进行湿度预处理。测试条件应与预处理条件尽可能地一致，有些时候（如浸水处理）不能保持预处理条件和测试条件一致时，则应在从预处理环境中取出后在尽可能短时间内完成测试，一般不超过5分钟。

（7）电化时间的规定:当直流电压加到与试样接触的两电极间时，通过试样的电流会指数式地衰减到一个稳定值。电流随时间的减小可能是由于电介质极化和可动离子位移到电极所致。对于体积电阻率小于1010Ω·m的材料，其稳定状态通常在1分钟内达到。因此，要经过这个电化时间后测定电阻。对于电阻率较高的材料，电流减小的过程可能会持续几分钟、几小时、几天，因此需要用较长的电化时间。如果需要的话，可用体积电阻率与时间的关系来描述材料的特性。当表面电阻较高时，它常随时间以不规则的方式变化。测量表面电阻通常都规定1分钟的电化时间。

固体、液体、粉体体积表面电阻率测试仪内测试电压10V/50V/100V/250V/500V/1000V任意可调。本仪器具有精度高,显示迅速,性好稳定,读数方便. 适用于橡胶,塑料,薄膜,地毯,织物及粉体,液体,及固体和膏体形状的各种绝缘材料体积和表面电阻值的测定。

符合标准：
GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法
GB 12014 防静电工作服
GB/T 20991-2007 个体防护装备 鞋的测试方法
GB 4385-1995 防静电鞋、导电鞋技术要求
GB 12158-2006 防止静电事故通用导则
GB 4655-2003 橡胶工业静电安全规程
GB/T 12703.4-2010 纺织品 静电性能的评定 第4部分 电阻率
GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻
GB 13348-2009 液体石油产品静电安全规程
GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法
GB/T 18044-2008 地毯 静电习性评价法 行走试验
GB/T 18864-2002 化橡胶 工业用抗静电和导电产品 电阻极限范围
GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法
GB/T 22043-2008 服装 防静电性能 通过材料的电阻（垂直电阻）试验方法
GB/T 24249-2009 防静电洁净织物
GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tiles
GB/T 26825-2011 抗静电防腐胶
GB 50515-2010 导（防）静电地面设计规范
GB 50611-2010 电子工程防静电设计规范
GJB 105-1998-Z 电子产品防静电放电控制手册
GJB 3007A-2009 防静电工作区技术要求
GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

主要特点
电阻测量范围宽 1×10⁴Ω ～1×10¹⁸Ω
电流测量范围为 2×10^-4Ａ ～1×10^-16Ａ
体积小,重量轻,准确度高
电阻,电流双显示
性能好稳定,读数方便
所有测试电压(10V/50V/100/250/500/1000V) 测试时电阻结果直读,免去老式高阻计在不同测试电压下或不同量程时要乘以系数等使用不便的麻烦,使测量超高电阻如用万用表测量普通电阻样简便。既能测超高电阻又能测微电流

技术指标
1,电阻测量范围： 0.01×10⁴Ω ～1×10¹⁸Ω。
2,电流测量范围为： 2×10^-4A～1×10^-16A
3,显 示 方 式：数字液晶显示
4,内置测试电压： 10V ,50V,100V,250,500,1000V
5,基本准确度：1% (*注)
6,使用环境： 温度：0℃～40℃,相对湿度<80%
7,机内测试电压： 10V/50V/100/250/500/1000V 任意切换
8,供电形式： AC 220V,50HZ,功耗约5W
9,仪器尺寸： 285ｍｍ× 245ｍｍ× 120 mm
10,质量： 约5KG

 工作原理
根据欧姆定律,被测电阻Rx等于施加电压V除以通过的电流I。传统的高阻计的工作原理是测量电压V固定,通过测量流过取样电阻的电流I来得到电阻值。从欧姆定律可以看出,由于电流I是与电阻成反比,而不是成正比,所以电阻的显示值是非线性的,即电阻无穷大时,电流为零,即表头的零位处是∞,其附近的刻度非常密,分辨率很低。整个刻度是非线性的。又由于测量不同的电阻时,其电压V也会有些变化,所以普通的高阻计是精度差,分辨率低。
本仪器是同时测出电阻两端的电压V和流过电阻的电流I,通过内部的大规模集成电路完成电压除以电流的计算,然后把所得到的结果经过A/D转换后以数字显示出电阻值,即便是电阻两端的电压V和流过电阻的电流I是同时变化,其显示的电阻值不象普通高阻计那样因被测电压V的变化或电流Ｉ的变而变,所以,即使测量电压,被测量电阻,电源电压等发生变化对其结果影响不大,其测量精度很高,从理论上讲其误差可以做到零,而实际误差可以做到千分之几或万分之几。

典型应用
1,测量绝缘材料电阻(率)
2,测量防静电材料的电阻及电阻率
3,测量计算机房用活动地板的系统电阻值
4,测量防静电鞋,导电鞋的电阻值
5,光电二极管暗电流测量
6,物理,光学和材料研究

标准配置：
1,测试仪器：1台
2,电源线：1条
3,测量线：3根（屏蔽线,测试接线,接地线）
4,使用说明书：1份

备注：
体积表面电阻率测定仪配不同的测量电极（夹具）可以测量不同材料（固体,粉体或液体）的体积电阻率和表面电阻率或电导率,完全符合标准GB1410－2006固体电工绝缘材料绝缘电阻,体积电阻系数和表面电阻试验方法,ASTM D257 绝缘材料的直流电阻或电导试验方法 等标准要求。

主要应用范围
材料高阻测试测量如防静电产品（防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等）电阻值的检测；
材料体电阻(率)和表面电阻(率)测量；
电化学和材料测试,以及物理,光学和材料研究;
微弱电流测量如光电效应和器件暗电流测量。

不得在测试过程中不要随意改动测量电压。

测量时从低次档逐渐拨往高次档。

接通电源后，手指不能触及高压线的金属部分。

不得测试过程中不能触摸微电流测试端。

在测量高阻时，应采用屏蔽盒将被测物体屏蔽。

测试：测量时从低档位逐渐拔往档，每拨一次稍停留1～2秒以使观察显示数字， 当被测电阻大于仪器测量量程时，电阻表显示“1”，此时应继续将仪器拨到量程更高的位置，当测量仪器有显示值时应停下，当前的数字乘以档次即是被测电阻值。当有显示数字时不要再往更高次档拨，否测仪器会过量程，机内保护电路开始工作，仪器测量准确度会下降。

调零 ：在“Rx”两端开路的情况下,调零使电流表的显示为0000 .注意：在“Rx”两端不开路，如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。一般一次调零后在测试过程中不需再调零。 完毕后关机。

 表面 电阻

 在试样的其表面上的两电极间所加电压与在规定的电化时间里流过两电极间的电流之商，在两电极上 可能形 成的极化忽略不计 。

 注 1:除 非 另 有 规 定 ，表 面 电 阻 是 在 电 化 一 分 钟 后 测 定

 注 2 通常电流主要流过试样的一个表面层，但也包括流过试样体积内的成分

电阻的作用：

电阻在电路中的作用：利用的欧姆定律可以利用电阻控制电路中的电压、电流。

电阻的主要物理特征是可以变电能为热能，因此热水器中的发热元件、电灯泡、电烫斗是利用了电阻的作用制成的。另外电阻有怕热的特性，当导体材料温度升高时材料的电阻率会增大（有些材料则表现为减小），因此利用电阻的这种特性可以制作温度测量计（不知道你看见过没，插一根“铁丝”能测量温度的方法是利用了这种电阻材料作用的）。

另外一些材料的电阻还会受到光线照射的印象，而利用这样的材料可以制成光敏电阻，利用这点作用可以方便的设计光控电路以及光的测量和光电转换等领域。
